Scambio batteria in 25 secondi
Il cambio automatico della batteria richiede 25 secondi[1]; durante la sostituzione i dati del volo precedente vengono trasferiti in automatico.
Il primo dock DJI con cambio batteria
DJI Dock 4
Sempre lì. Sempre pronto
DJI Dock 4 cambia le batterie in 25 secondi[1], per operazioni automatiche 24/7, urgenti o continue. DJI Matrice 5TD integra una fotocamera grandangolare e una a infrarossi, radar mmWave, LiDAR e un'IA che riconosce 17 tipi di oggetti. DJI O4 Ground Station[2] porta le operazioni anche nei siti complessi, mentre il flusso di lavoro basato sull'IA di DJI FlightHub 2[3] ottimizza ogni attività.
Pronto in pochi secondi per un intervento rapido
Radar integrati per la massima affidabilità in volo
Integrazione multi-sensore per una versatilità superiore
Soluzioni complete con software integrato
Sicuro e a norma per la massima sicurezza operativa
Flusso di lavoro basato sull'IA[3] per operazioni intelligenti
Servizio e assistenza

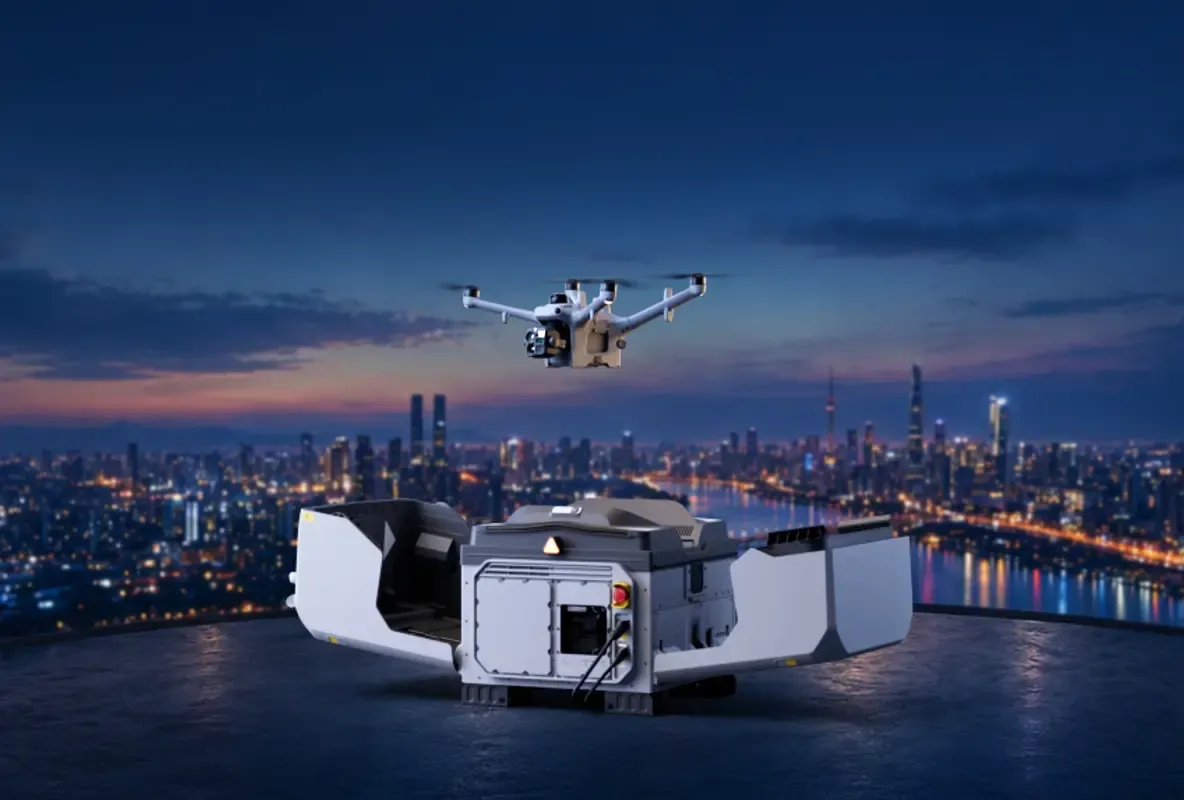

Progettato per diversi settori e scenari

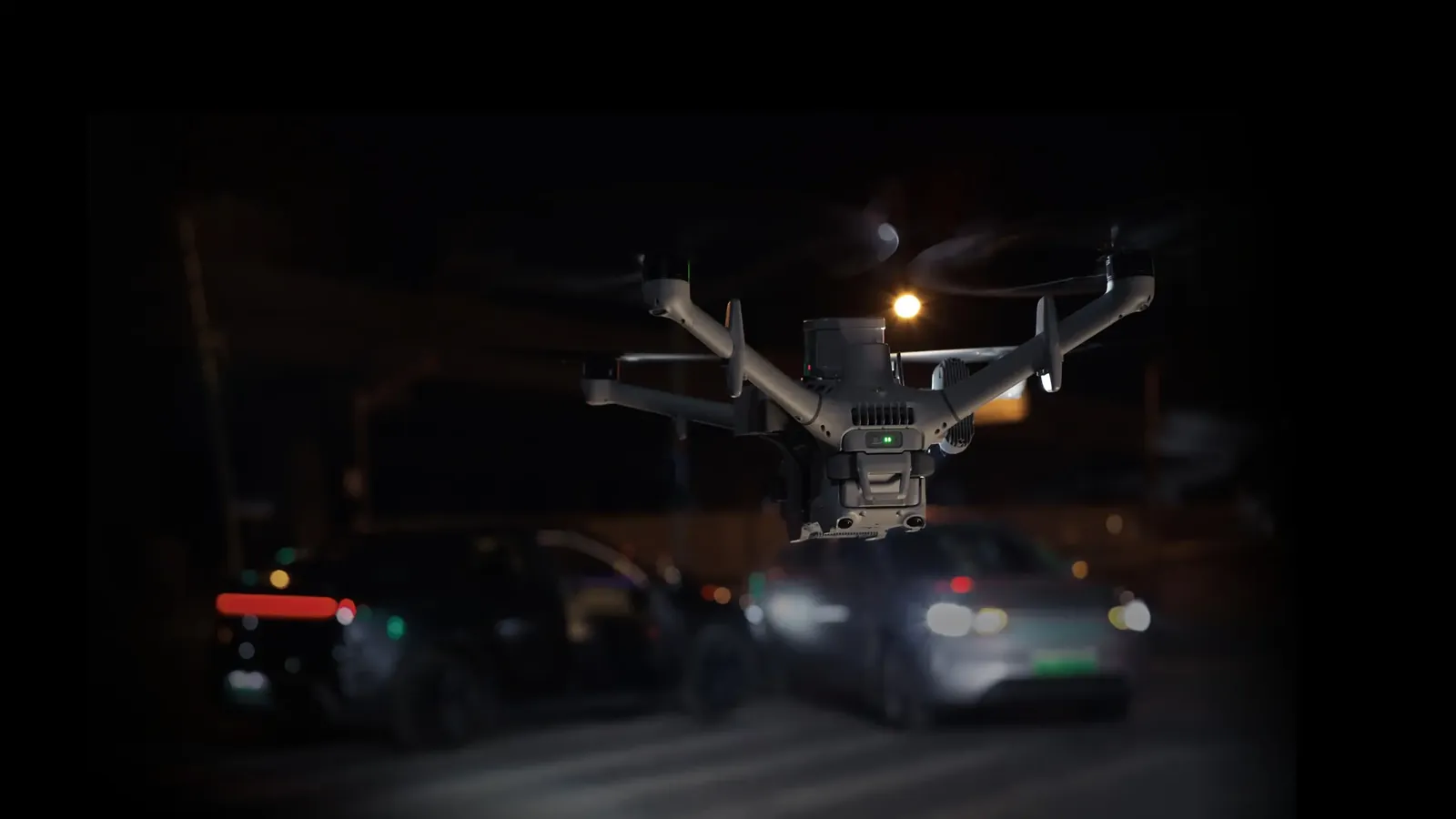

Pronto in pochi secondi per un intervento rapido
In volo al primo allarme, in anticipo sulle squadre di terra
Il drone decolla appena il coperchio si apre e vola verso la scena fino a 21 m/s[4], arrivando prima delle squadre a terra e trasmettendo subito il video in diretta.
Avvio istantaneo
Dato il comando, il drone decolla subito, senza un pilota sul posto. Anche di notte e nei giorni festivi la risposta arriva in pochi secondi.
Arrivo rapido a 21 m/s[4]
Alla velocità massima di 21 m/s[4] il drone raggiunge direttamente la scena, a prescindere dal traffico, per far guadagnare tempo quando serve di più.
Scambia, passa le consegne, resta in volo più a lungo
Per le attività continue, come la risposta alle emergenze, il dock sostituisce la batteria in modo completamente automatico in 25 secondi[1] e riduce a pochi secondi l'attesa tra un volo e l'altro.
Autonomia prolungata
Un solo volo arriva a 59 minuti[5] e copre un'area più ampia con un unico decollo.
Ampio intervallo di temperatura operativa
Il dock funziona da -40 °C a 50 °C: con il freddo preriscalda le batterie in automatico, con il caldo usa l'aria condizionata.
Missioni a staffetta
Due velivoli di uno stesso progetto possono darsi il cambio in automatico tra i vari punti, uno in volo e l'altro in standby, per una consapevolezza situazionale senza interruzioni nelle emergenze.
In diretta dalla scena, a distanza ma con precisione
Con il livestream a bassa latenza e il trasferimento dati ad alta velocità, chi coordina da remoto vede la scena in tempo reale e può decidere a distanza.
Una topologia dedicata alla trasmissione video porta la latenza drone-cloud a circa 160 ms[6], circa il 43% in meno rispetto alla generazione precedente, per una visione in diretta più fluida.
Il doppio modulo 4G[7], la trasmissione sub2G[8] e una O4 Ground Station in posizione elevata danno stabilità negli ambienti con ostruzioni.

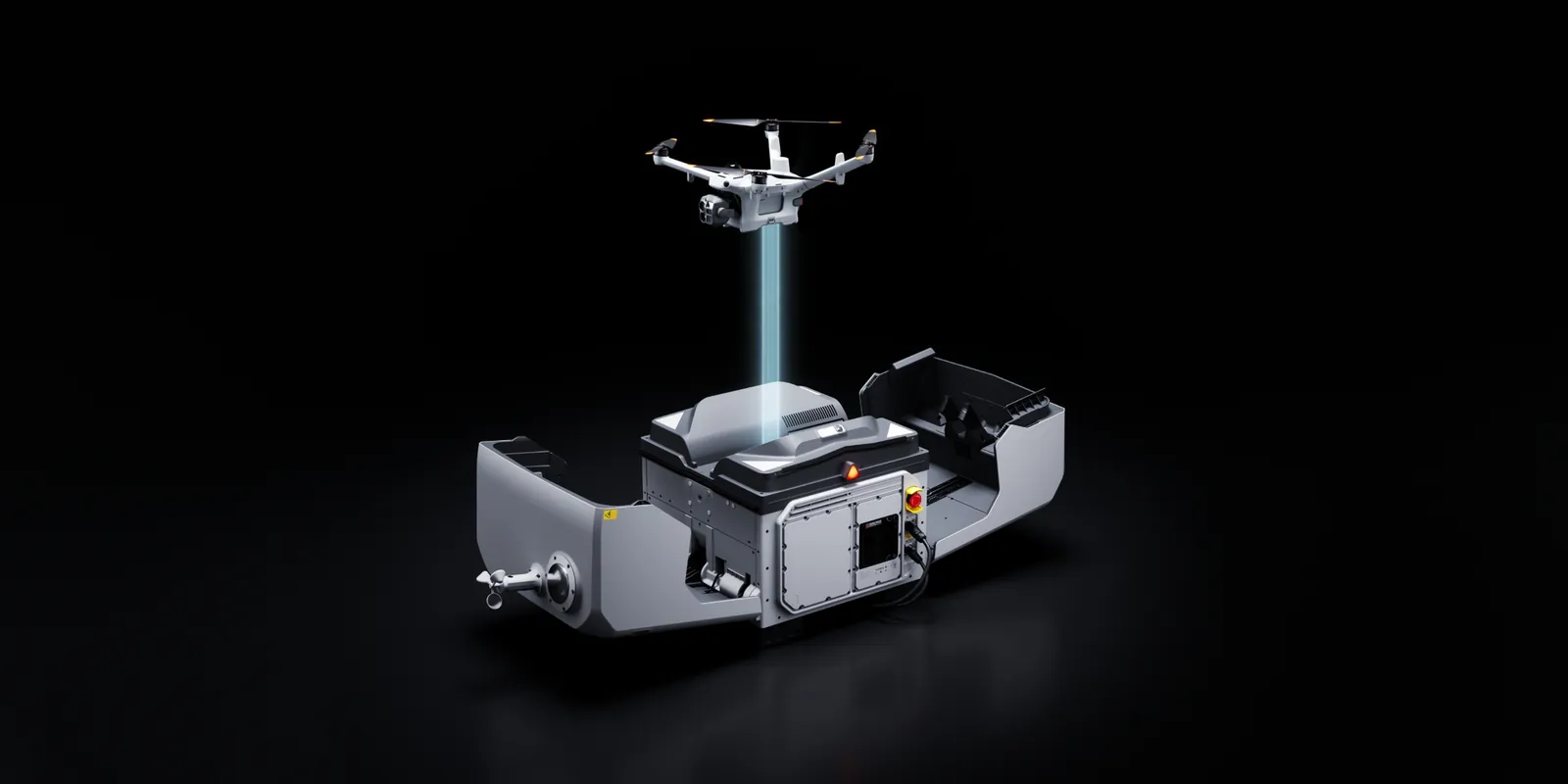

Durante il cambio batteria il drone invia i dati di volo al dock su un canale Wi-Fi ad alta velocità, a 80 MB/s[9].

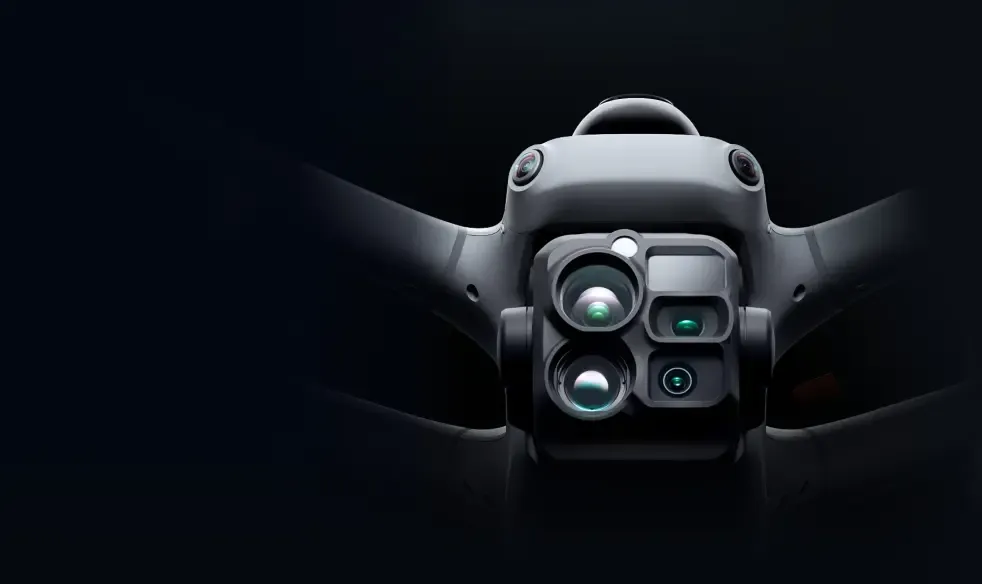

Integrazione multi-sensore per una versatilità superiore
Vicino e lontano, di giorno e di notte

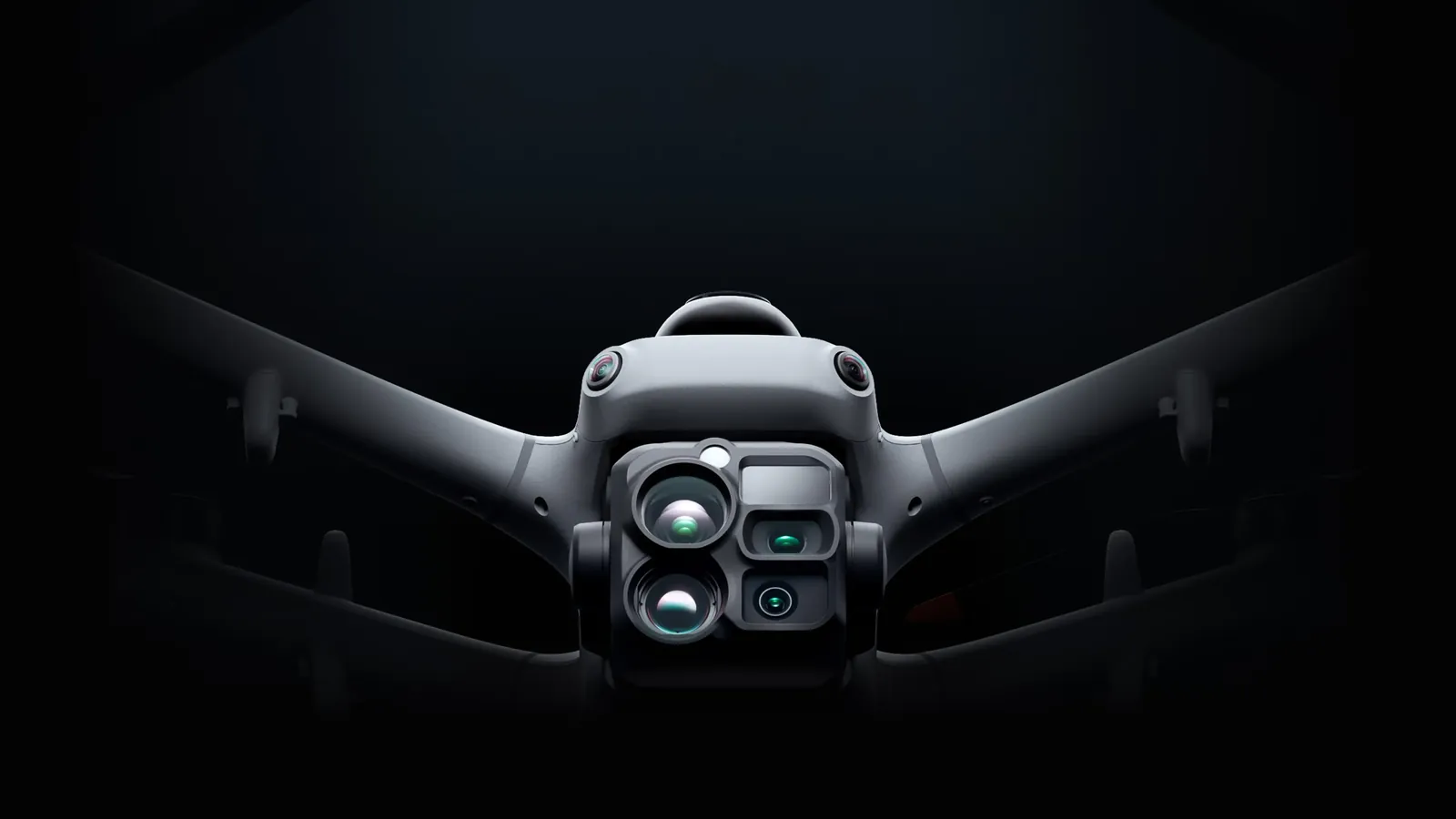

Matrice 5TD unisce teleobiettivo, imaging a infrarossi, telemetro laser e visione notturna a colori, con un'accuratezza di rilievo aereo fino a 10 cm a 12 MP[10]. Controlli diurni, sorveglianza notturna e rilievi sono affidati a un solo drone, senza cambiare velivolo da uno scenario all'altro, con un ROI delle apparecchiature più alto del 50%[24].
Con una focale equivalente di 252 mm legge i dettagli dei cartelli a 400 m di distanza[11] e individua difetti su bulloni e perni a 100 m nelle ispezioni delle linee elettriche.
La risoluzione arriva a 1280 × 1024, o a 2560 × 2048 in modalità UHR, e rivela surriscaldamenti e isolatori danneggiati; con registrazione 2K e zoom 32× per i soggetti notturni.
Le immagini a luce visibile e a infrarossi si fondono in un unico fotogramma, in modalità sui bordi o sovrapposta: si vedono i contorni delle strutture e la distribuzione del calore senza passare da un'immagine all'altra.
La visione notturna a colori in 4K ad alto frame rate riprende a colori anche di notte, senza accendere il riflettore. La fotocamera si abbina anche alla luce ausiliaria NIR per la visione notturna in bianco e nero.
Sovrappone al video i dati di distanza e le coordinate PinPoint, per ispezioni di linee elettriche, operazioni di soccorso o valutazioni di incendi boschivi.
Più payload, più flessibilità
Matrice 5TD porta fino a 450 g di carico utile, con supporti PSDK laterali e un supporto superiore utilizzabili insieme. Gli accessori[12] si scelgono in base all'attività.

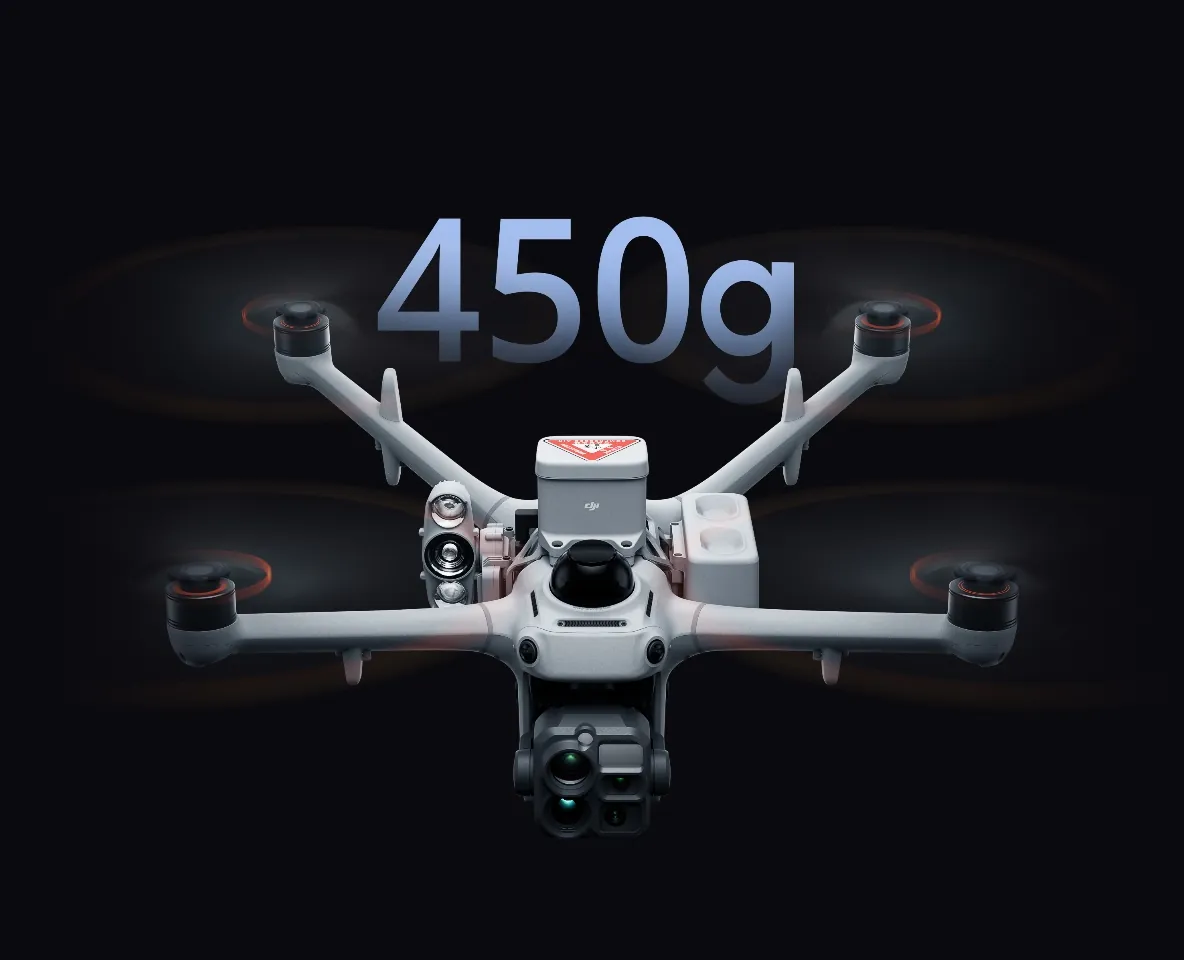

450 g di carico utile massimo
Con tre supporti di montaggio[13] e fino a 450 g di carico utile effettivo, il drone offre illuminazione, trasmissione e protezione a terra in un solo volo.
Combinazione altoparlante / riflettore[25] / paracadute
Altoparlante, riflettore[25] e paracadute si montano insieme per dare guida vocale dall'alto e illuminazione a più livelli nelle ricerche notturne, tenendo al sicuro le squadre a terra.
Luce di avviso integrata personalizzabile
Una luce di avviso integrata permette di scegliere colori e schemi di lampeggio, senza installare nulla in più.

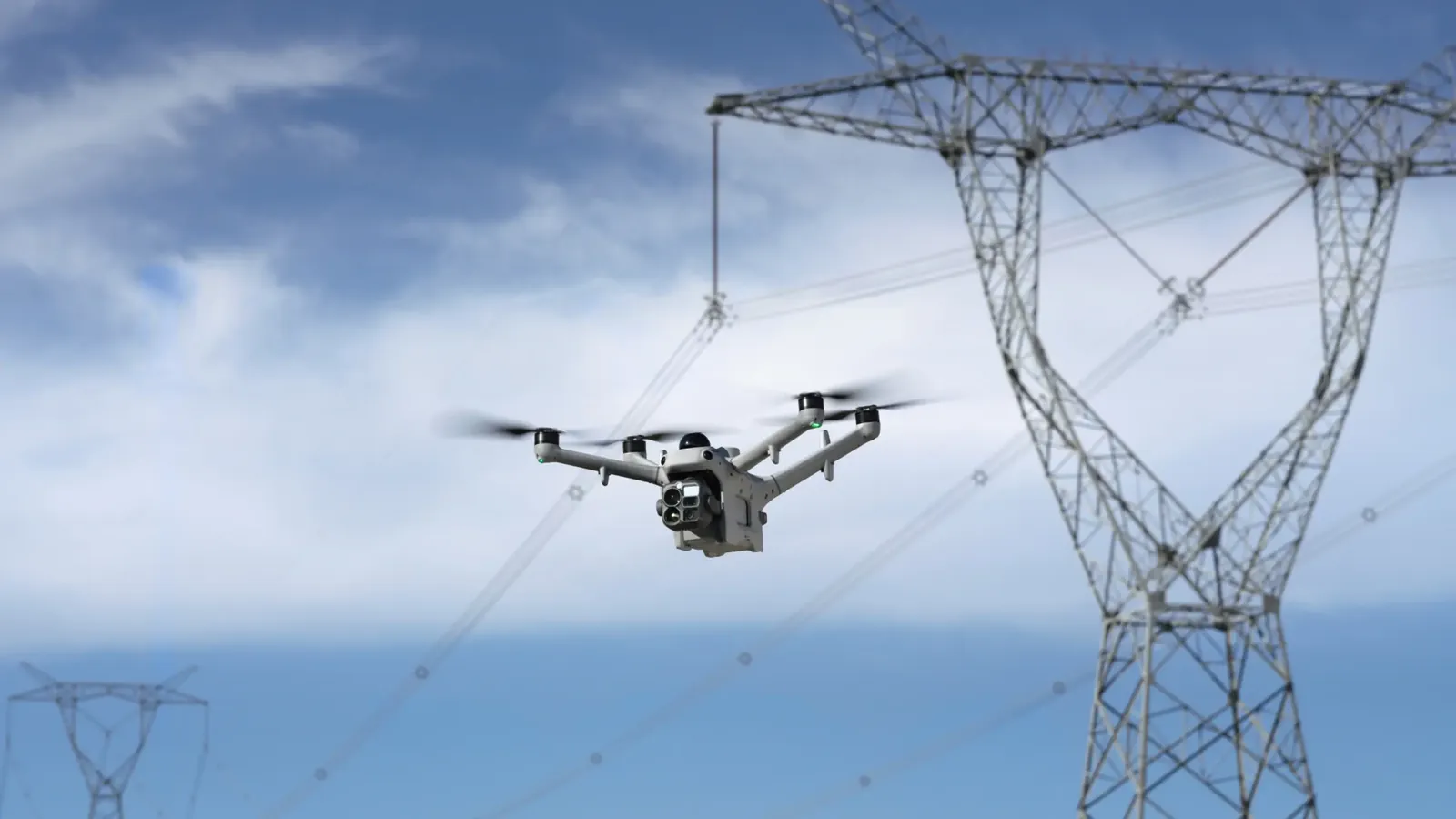

Protezione robusta per voli affidabili
Volo sicuro, anche in ambienti complessi
Il radar mmWave tridirezionale, il LiDAR rotante e il sistema di visione a sei direzioni lavorano insieme: Matrice 5TD rileva gli ostacoli[15] con precisione anche in una sottostazione piena di apparecchiature attive o vicino a linee di distribuzione che si incrociano.
Rilevamento ostacoli a livello di linea elettrica[15]
Unendo un LiDAR rotante, un radar mmWave[14] e sensori fisheye a colori per la scarsa illuminazione, il sistema rileva ostacoli sottili, anche le linee elettriche, pure di notte.
Rilevamento a sei direzioni a colori
Il rilevamento a sei direzioni lavora con sei sensori fisheye ad alta risoluzione per la scarsa illuminazione e mantiene la rilevazione degli ostacoli[15][16] anche con le luci della città di notte.
Implementazione flessibile per siti complessi
Grazie a LiDAR e visual SLAM di Matrice 5TD, agli algoritmi anti-interferenza e anti-spoofing e a DJI O4 Ground Station[2], DJI Dock 4 si può installare accanto a edifici alti[17] o su una piattaforma mobile montata su veicolo (prossimamente)[18].

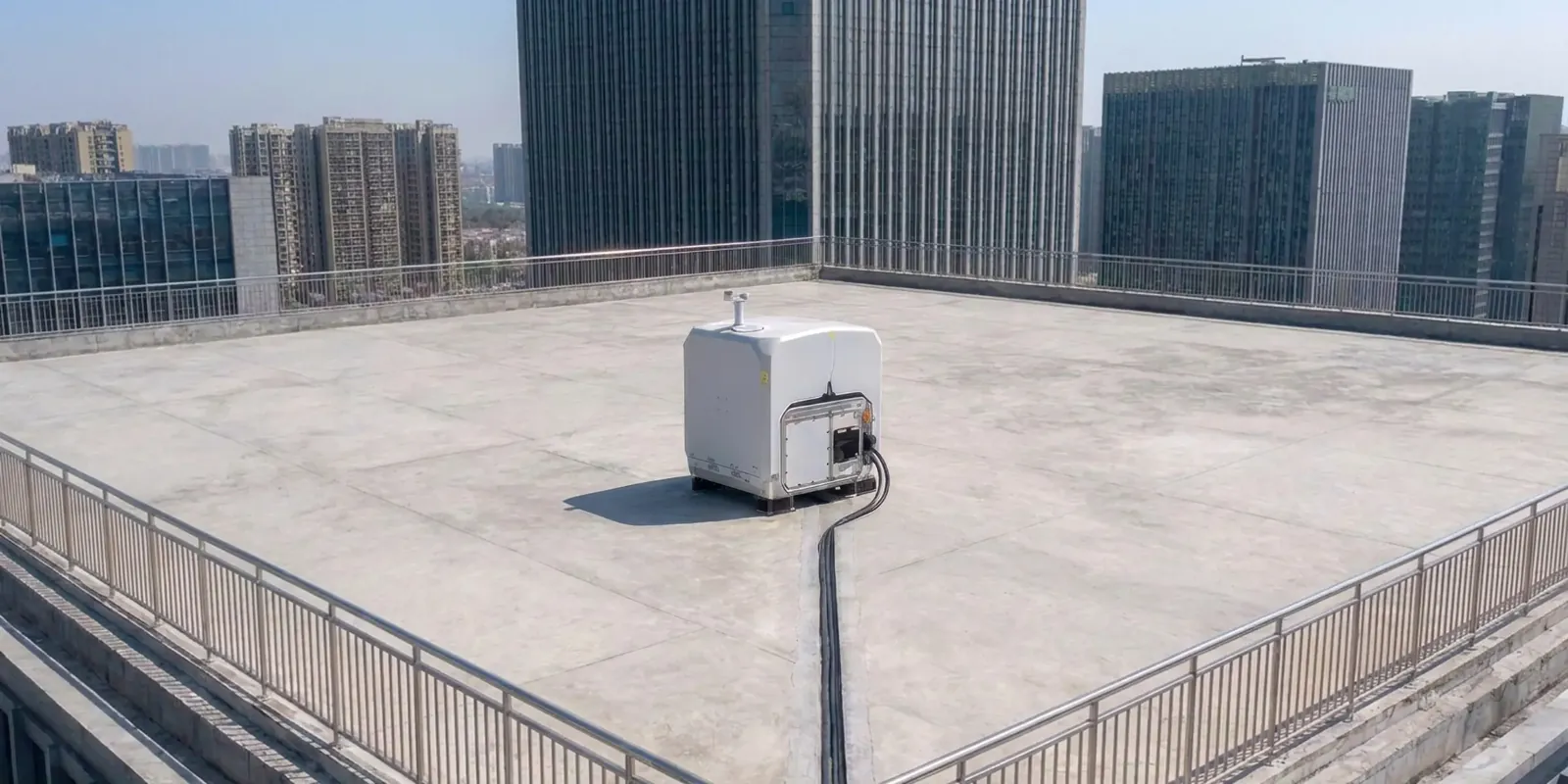

Con O4 Ground Station[2] installata sui tetti il segnale migliora e Dock 4 può essere collocato vicino a edifici alti o lungo i muri delle sottostazioni.
Il drone può decollare a veicolo parcheggiato e atterrare alla fermata successiva, quando il veicolo ha raggiunto una nuova posizione[18].
O4 Ground Station supporta il roaming multi-stazione: il drone passa da un canale all'altro senza interruzioni tra zone coperte da più O4 Ground Station, colmando i vuoti di segnale.
Sicuro, anche quando accade l'inaspettato
Dal rilevamento e dall'avviso multi-drone all'atterraggio di emergenza, Matrice 5TD è pronto all'imprevisto. Un paracadute attutisce la discesa per proteggere persone e attrezzature a terra, il rilevamento e l'avviso multi-drone aiutano a mantenere sicuro il cielo e il rientro (RTH) con discesa per vento forte riporta il drone in sicurezza anche con meteo estremo.
Montato sopra Matrice 5TD, ha alimentazione indipendente, ridondanza completa della catena, apertura automatica o manuale e un FTS conforme a C5/C6 UE e UK5/UK6[19].
Il ricevitore ADS-B e RID integrato di Matrice 5TD segnala i velivoli vicini e i droni DJI con RID[20], sovrapponendo le tracce sulla mappa per volare con più sicurezza.

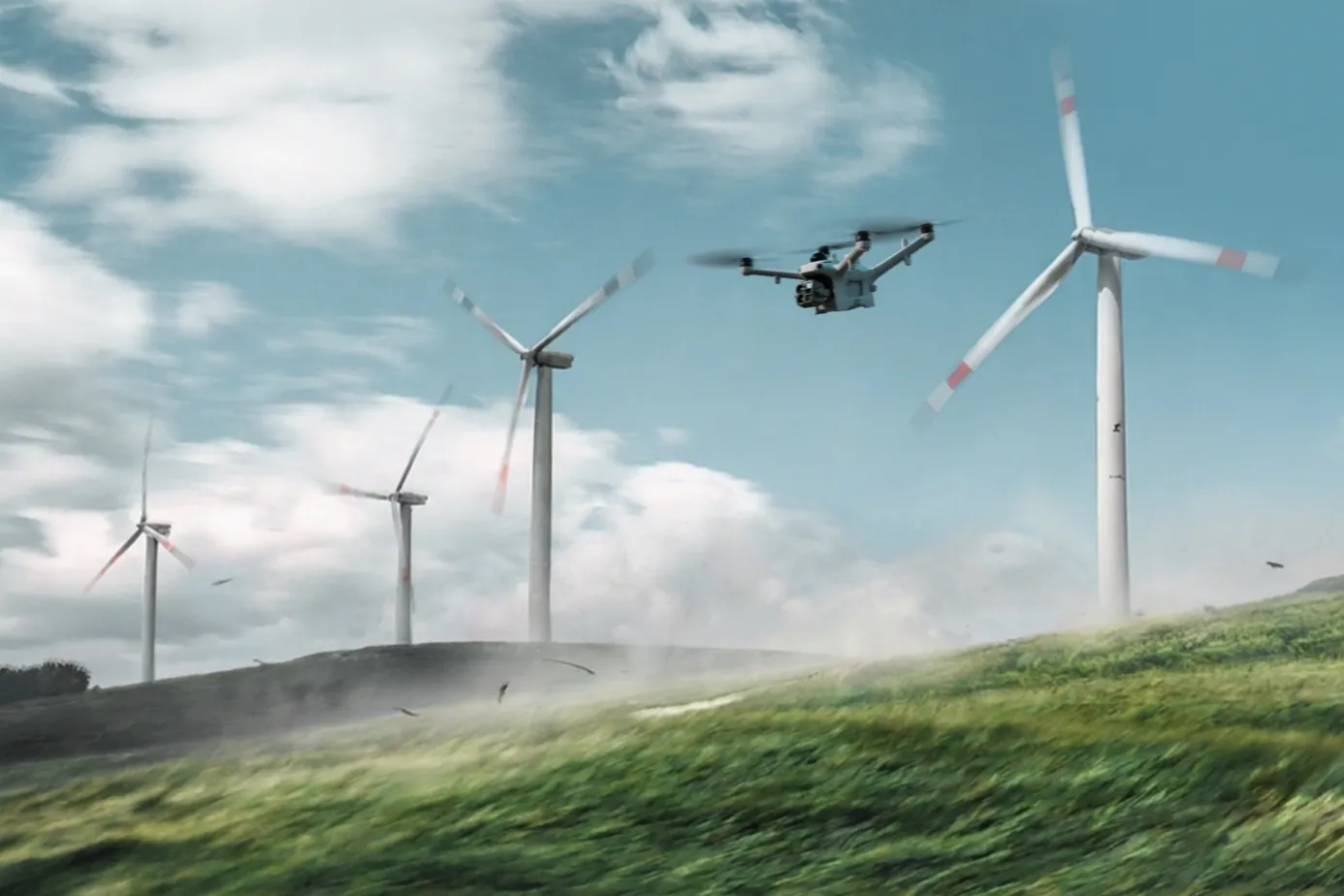

Matrice 5TD decolla, atterra e opera con venti fino a 12 m/s. Se durante il rientro il vento aumenta all'improvviso, il drone scende di quota e rientra in sicurezza, anche su montagne e foreste.

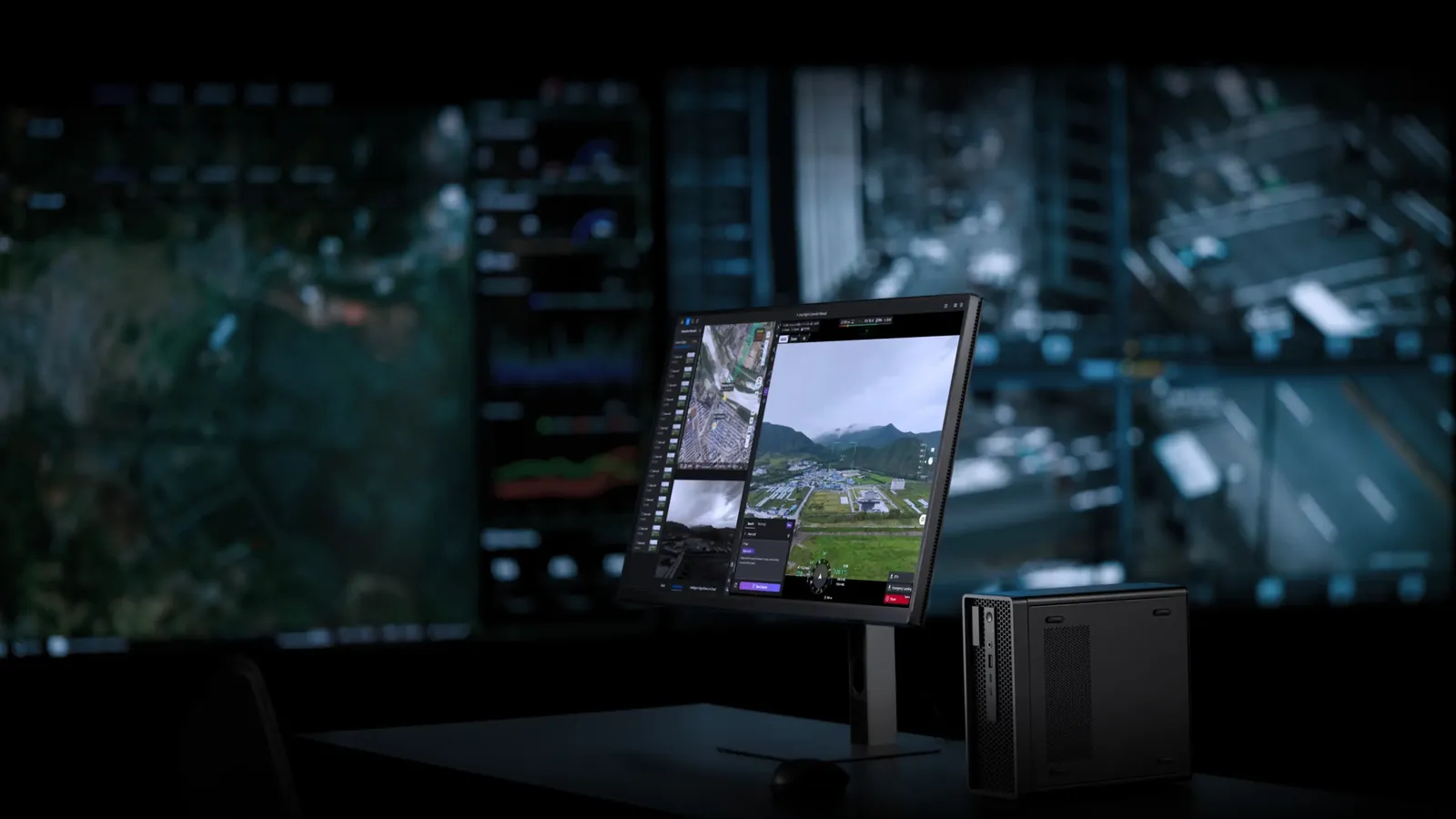

Flusso di lavoro basato sull'IA[3] per operazioni intelligenti
Vede di più, comprende di più
L'IA integrata su Matrice 5TD rileva ora 17 tipi di oggetti in tempo reale.
Rilevamento intelligente a bordo
Matrice 5TD esegue il rilevamento IA in tempo reale sul video in diretta, su 17 tipi di oggetti, e in più rileva i punti caldi a infrarossi e supporta modelli IA di terze parti.

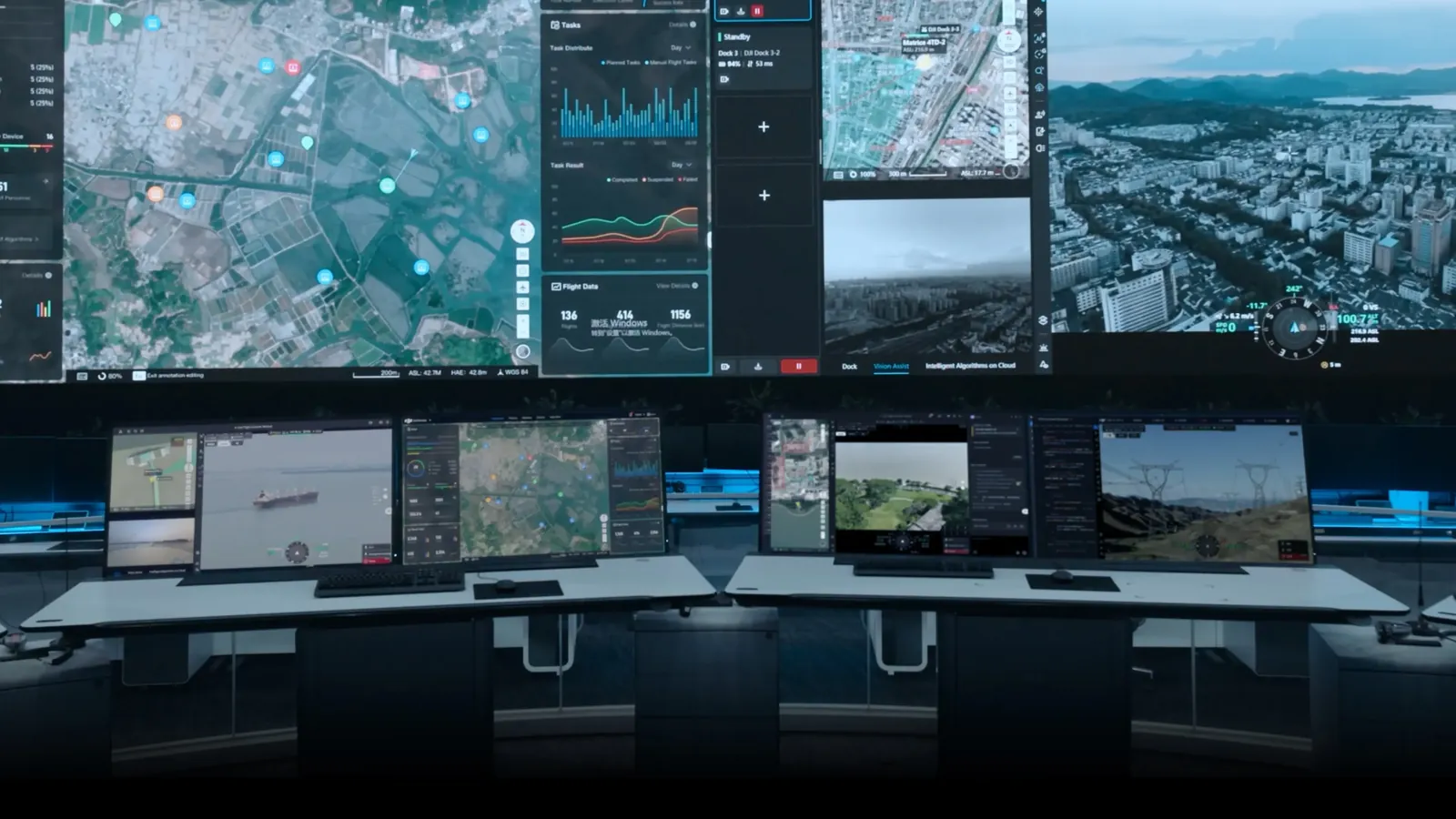

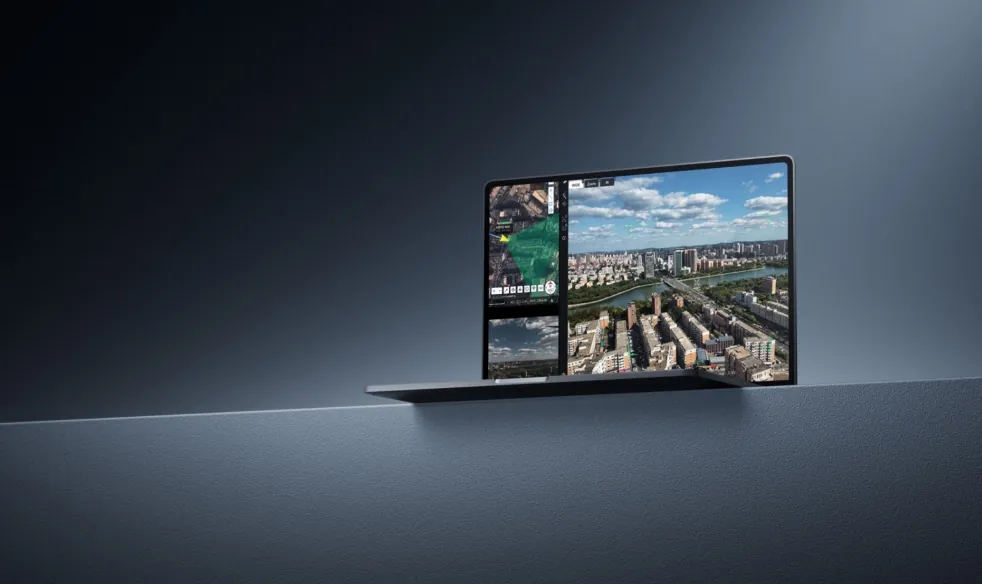

Soluzioni complete con software integrato
App DJI Enterprise, il controllo sempre in tasca
L'app DJI Enterprise segue la configurazione in loco ed è anche il punto di accesso alle operazioni da remoto. Oltre a configurare e fare il debug del dock, permette di avviare le attività e di vedere la scena a distanza.
Dall'app si invia un incarico che attiva il drone e lo manda sul posto in pochi secondi, per rispondere in fretta alle emergenze.
I livestream a bassa latenza[6] danno alle squadre da remoto una visione in tempo reale della scena e permettono decisioni informate anche a distanza.

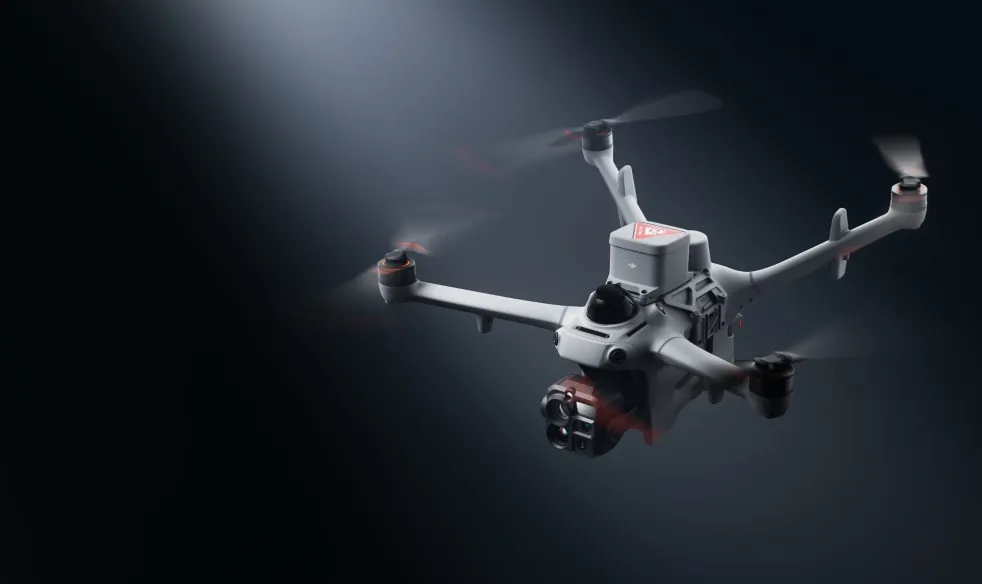

Sicuro e a norma per la massima sicurezza operativa
Mitigazione del rischio a terra
Con un paracadute progettato da DJI, aree di volo personalizzate e un controllo di volo conforme fin dalla progettazione, DJI Dock 4 aiuta a ridurre il rischio di volo e supporta operazioni conformi in ambienti urbani e complessi.

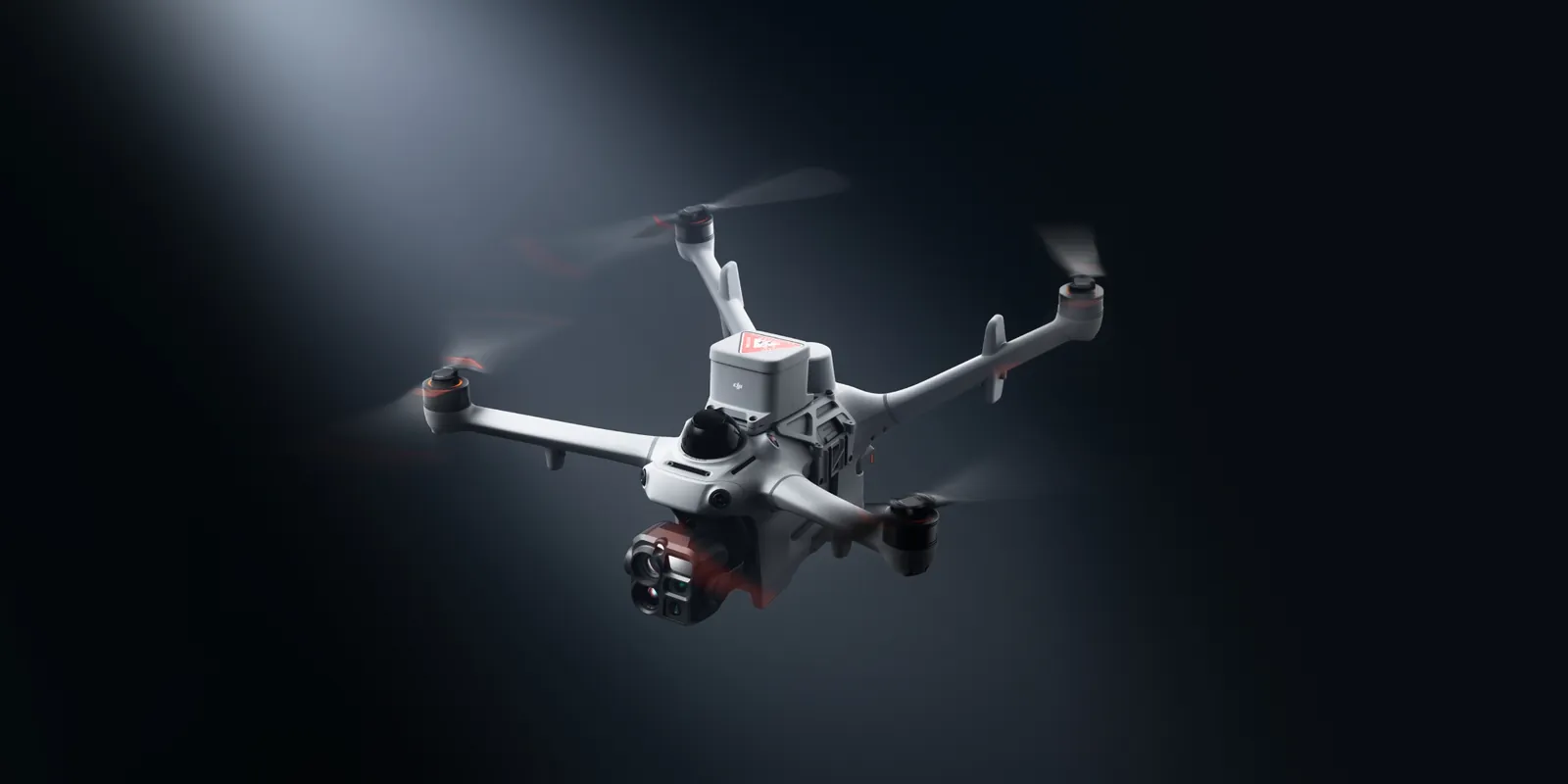

Sistema paracadute DJI
Un paracadute DJI riduce l'impatto in caso di un guasto improvviso del sistema.
Zone di volo personalizzate
Applicate direttamente dal controllore di volo, le aree di volo personalizzate tengono il drone dentro la zona impostata e riducono il rischio di superare i limiti autorizzati.
Mitigazione del rischio nello spazio aereo
Il rilevamento Remote ID[20], AirSense e i dati di terze parti sullo spazio aereo danno agli operatori consapevolezza situazionale in tempo reale, per valutare i rischi prima di ogni attività e decidere con cognizione durante il volo.

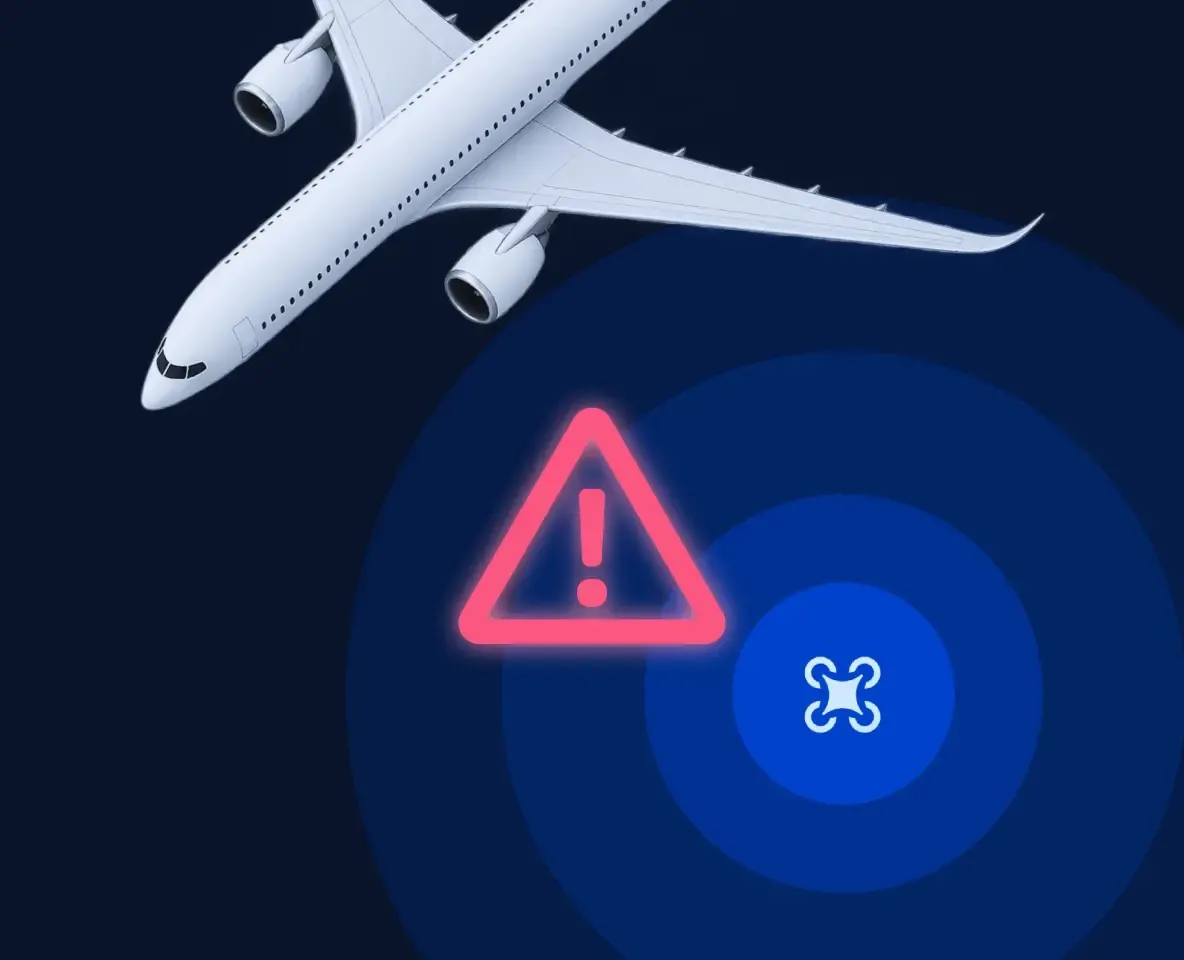

Rilevamento dello spazio aereo tramite droni
Matrice 5TD riceve i segnali ADS-B degli aeromobili vicini e rileva i droni circostanti[20], mostrando lo stato su FlightHub 2 per aiutare gli operatori a individuare i rischi.
Protezione dei dati

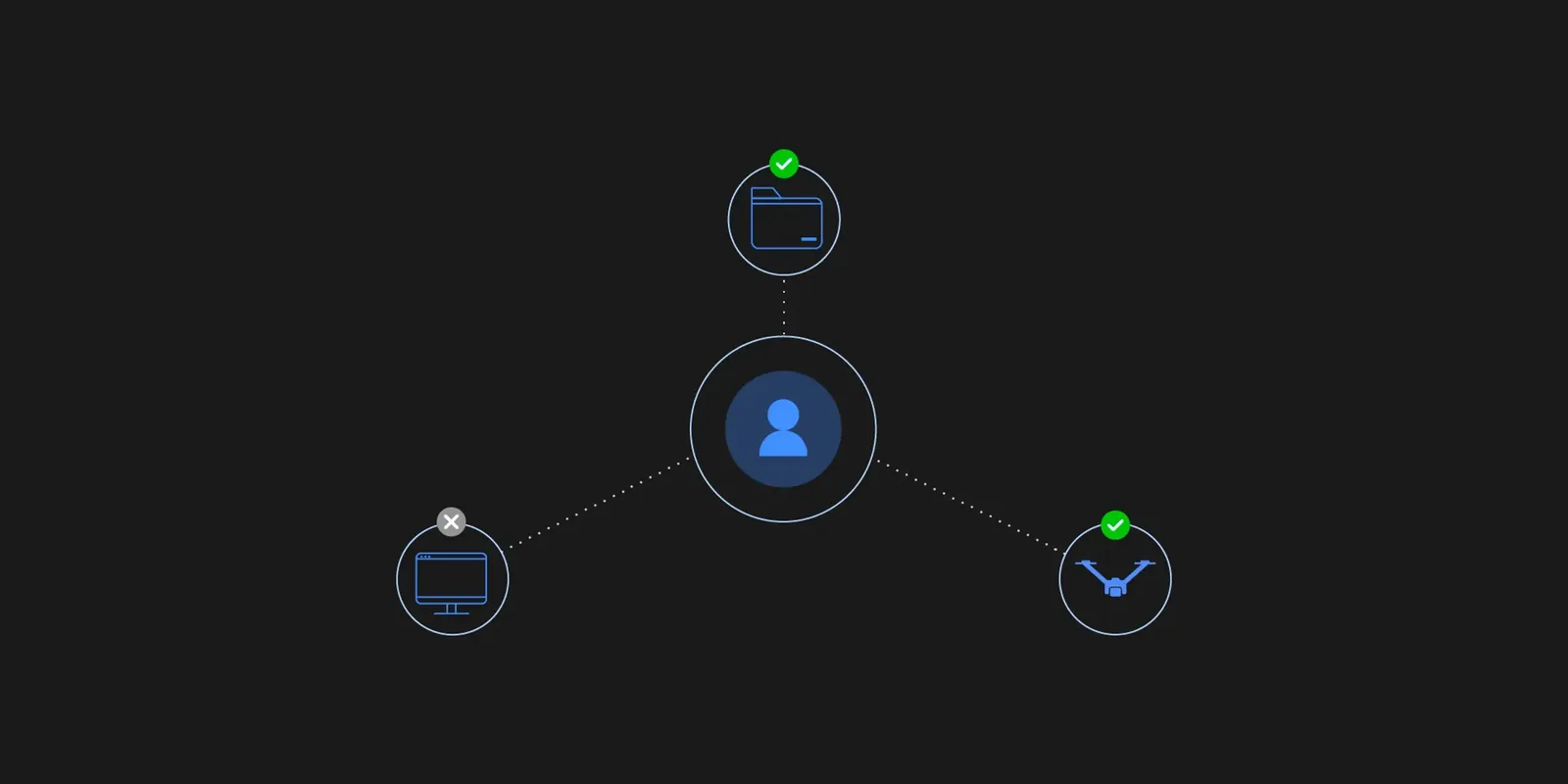

Fase di raccolta dei dati
Le operazioni con i droni producono dati aziendali, di volo e del dispositivo. Appena generati, entrano in un canale crittografato che impedisce intercettazioni, dirottamenti e attacchi man-in-the-middle, così i dati sono protetti fin dal primo istante.

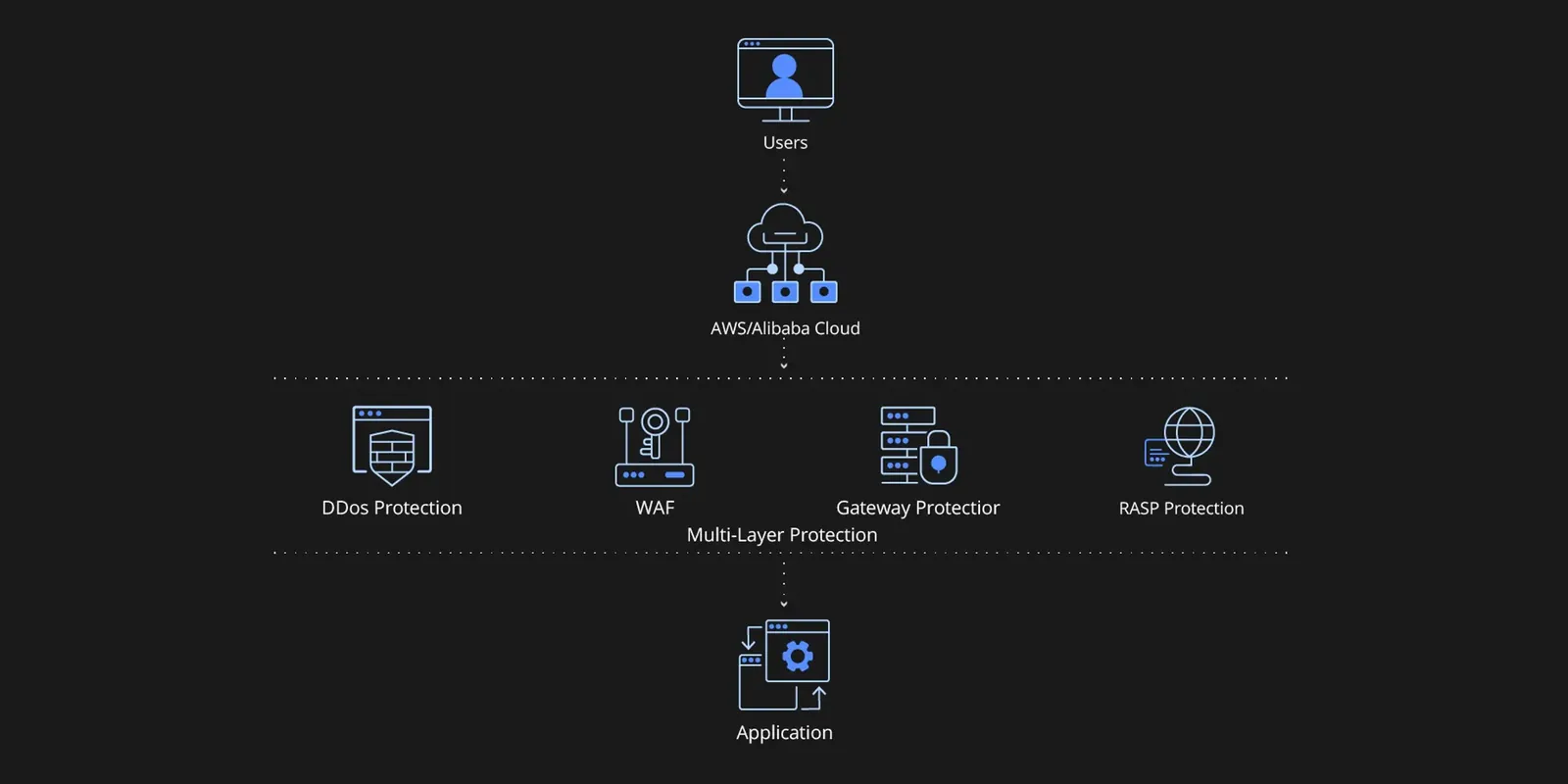

Fase di trasmissione dei dati
DJI applica una crittografia rigorosa su ogni nodo di trasmissione. Dal drone al Dock si usano TLS 1.2+ e AES-256; dal Dock al cloud i protocolli HTTPS, WSS e TLS. Così i dati non vengono intercettati né alterati in transito.

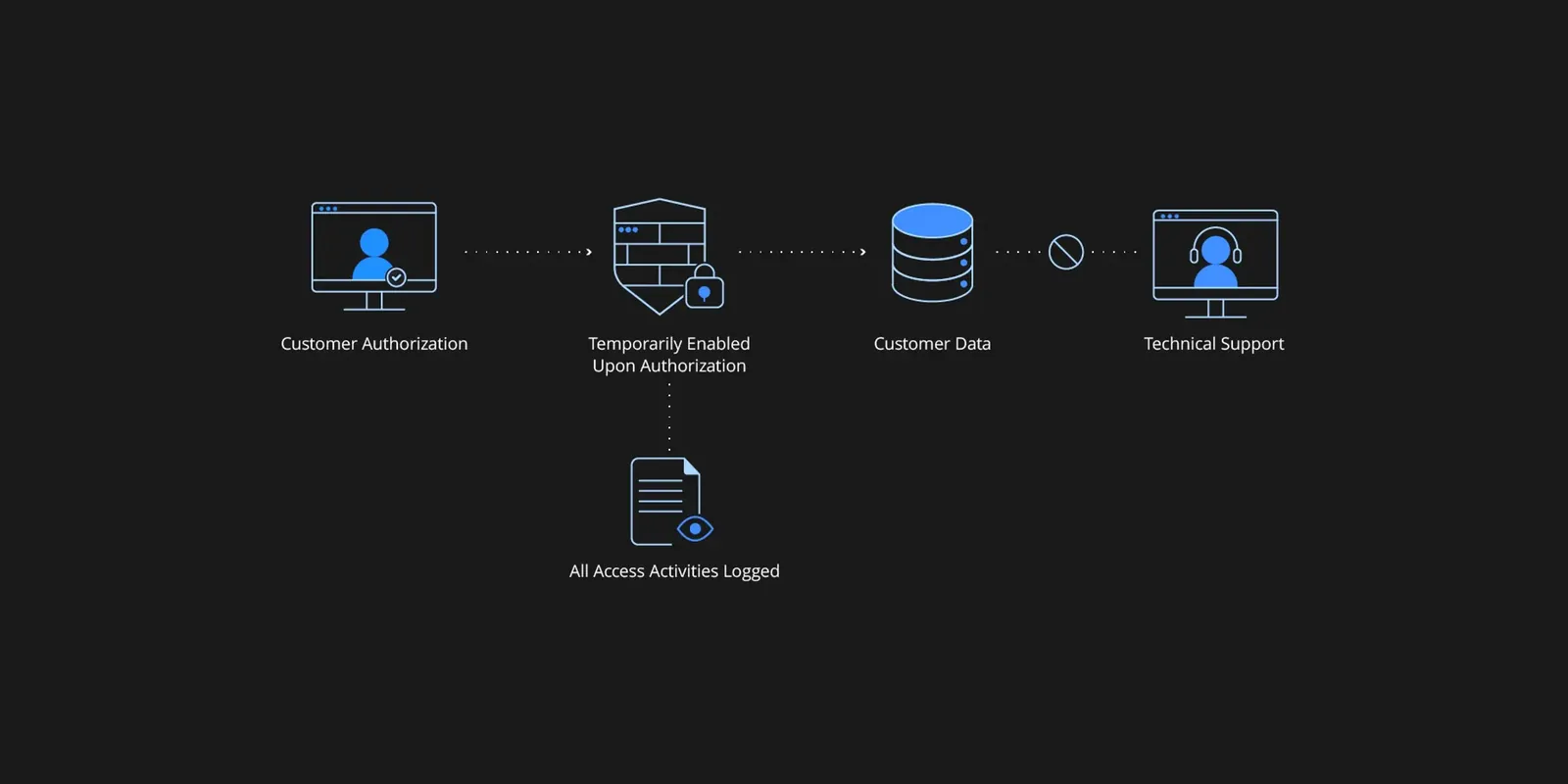

Fase di archiviazione dei dati
Per i dati archiviati DJI usa la crittografia AES-256-CBC su informazioni sensibili come e-mail, numeri di telefono e posizioni geografiche. Controlli di accesso rigorosi permettono di vedere solo i dati autorizzati e ogni accesso viene registrato in un registro completo.

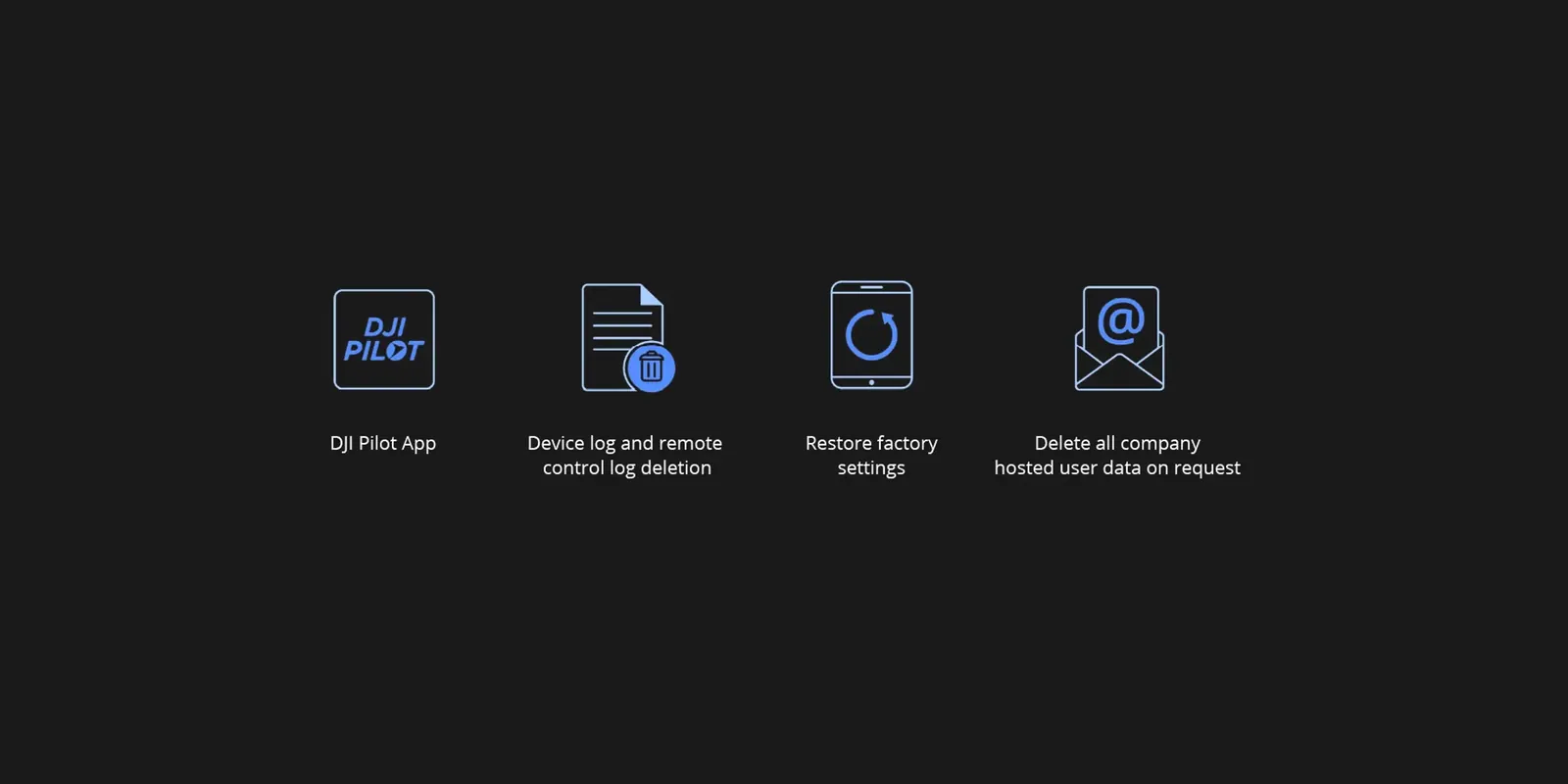

Fase di eliminazione dei dati
I dati si possono eliminare a tre livelli: account, organizzazione e dispositivo. Eliminare un account rimuove solo i dati di quell'utente, eliminare un'organizzazione cancella tutti i suoi dati. Sul dispositivo registri locali e cache si cancellano dall'app DJI Pilot, oppure si ripristinano le impostazioni di fabbrica per eliminare tutto. In ogni caso i dati possono essere cancellati.
Ecosistema aperto, superamento dei confini
Piattaforma computazionale intelligente aperta
Un aggiornamento di AI Inside porta un'architettura di modello completamente nuova, con codifica a doppio flusso, strumenti di quantizzazione dei modelli e canali di distribuzione per gli algoritmi integrati, per aprire nuove applicazioni intelligenti per droni.
Carichi utili di terze parti
Il velivolo ha tre interfacce E-Port e supporta fino a 450 g di carico utile, con rilevatori di gas, amperometri e altro, per aprire una gamma più ampia di scenari.
Servizio e assistenza
DJI Care Enterprise Plus per DJI Dock 4 e per DJI Matrice 5TD. Le condizioni vanno verificate con noi al momento dell'acquisto.
DJI Dock 4 · DJI Care Enterprise Plus
Parti di ricambio per le riparazioni[22]
Riparazioni entro i limiti di copertura del piano.
Copertura per l'intera flotta
Limite di copertura condiviso tra più dispositivi della flotta.
Assistenza di esperti
Supporto dei tecnici qualificati di DJI.
DJI Matrice 5TD · DJI Care Enterprise Plus[23]
Riparazioni
Interventi di riparazione entro i limiti di copertura del piano.
Copertura per l'intera flotta
Limite di copertura condiviso tra più dispositivi della flotta.
Sostituzione delle batterie
Sostituzione delle batterie prevista dal piano.
Copertura Flyaway
Copertura per gli incidenti di flyaway.
Spedizione
Riparazioni con invio postale.
Assistenza di esperti
Supporto dei tecnici qualificati di DJI.
DJI Matrice 5TD · Servizio ufficiale di garanzia estesa[26]
Servizio ufficiale
Supporto di un team di ingegneri professionisti.
Riparazioni di qualità
Ricambi originali e garanzia di qualità.
Scenari di applicazione
Dock come primo soccorritore

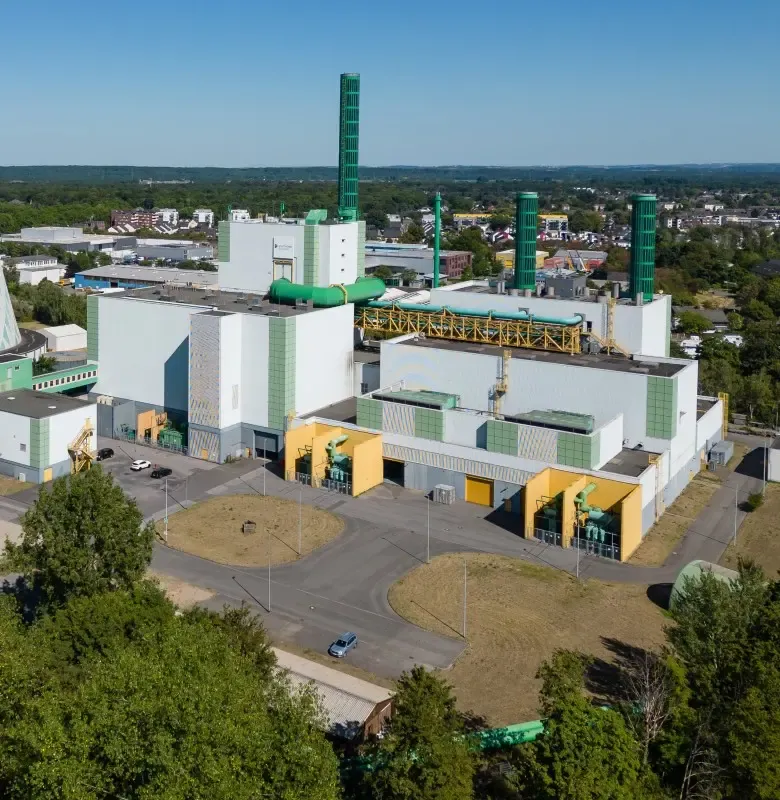

Sicurezza del sito

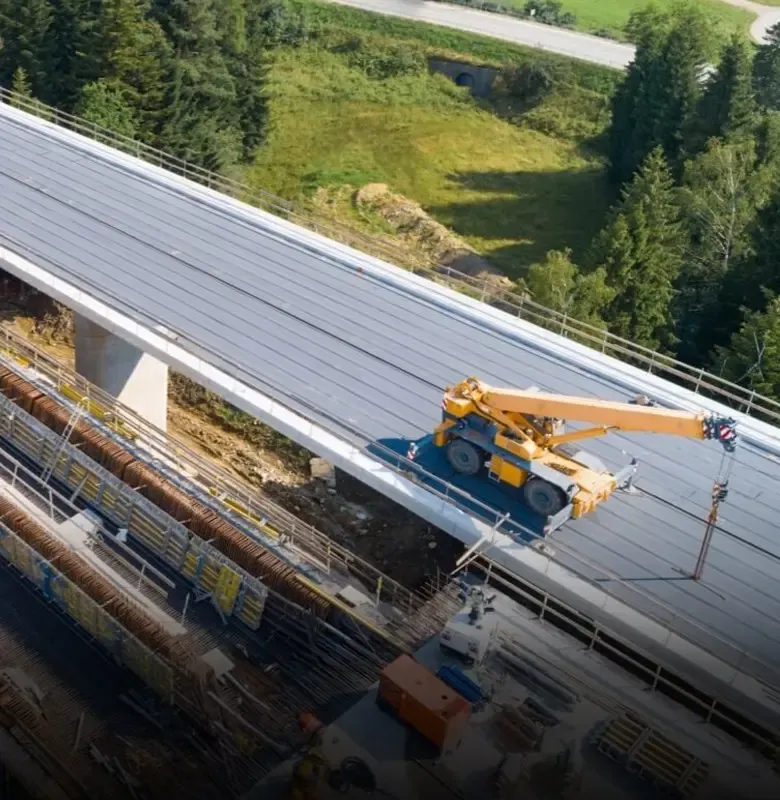

Ispezione delle infrastrutture
Agricoltura

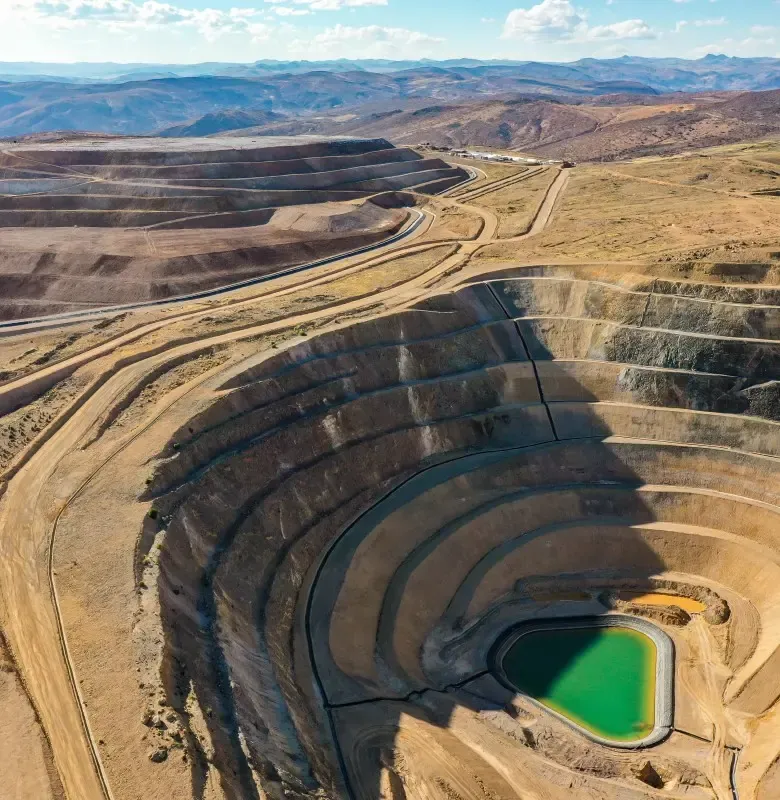

Estrazione mineraria
Scheda tecnica
Un'unica tabella con i gruppi del dock (Dock) e quelli del drone DJI Matrice 5TD (Aeromobile).
Dock - Informazioni generali
- Nome del prodotto
- DJI Dock 4
- Peso totale
- 66 kg (senza batterie nel vano batteria, aeromobile non incluso)Secondo DJI, il peso reale può variare per differenze dei materiali tra lotti e per fattori esterni.
- Dimensioni
- Coperchio del dock aperto: 1750×640×550 mm (L×P×A)
Coperchio del dock chiuso: 639×640×836 mm (L×L×A)Tutte le misure comprendono l'altezza dell'anemometro (145 mm) e le staffe di fissaggio (69 mm). - Tensione in entrata
- 100-240 V (CA), 50/60 Hz
- Potenza in ingresso
- Max. 2000 W
- Temperatura operativa
- Tra -40 °C e 50 °C
- Grado di protezione IP
- IP56
- Altitudine operativa max.
- 5000 m
- Numero di droni ospitabili
- 1
- Velocità max. del vento supportata all’atterraggio
- 12 m/s
- Stazione base RTK
- Supportato tramite DJI O4 Ground Station
- Frequenza di ricezione del satellite della stazione base RTK
- Supportato tramite DJI O4 Ground Station
Dock - Prestazioni di ricarica
- Metodo di ricarica
- Sostituzione della batteria + ricarica wireless
- Tempo necessario per la sostituzione della batteria
- < 25 sSecondo DJI, tempo dalla chiusura completa del coperchio del dock al termine della sostituzione della batteria. Valori misurati in ambiente di prova controllato, solo di riferimento.
- Tempo di elaborazione operativa
- < 45 sSecondo DJI, tempo dall'atterraggio dopo il volo precedente fino al nuovo decollo, a sostituzione della batteria completata. Valori misurati in ambiente di prova controllato, solo di riferimento.
- Numero massimo di batterie alloggiate in tutti gli scomparti
- 3Il dock ha quattro scomparti, ciascuno per una batteria; per il corretto funzionamento del meccanismo di sostituzione si possono tenere al massimo tre batterie in tutto.
- Numero massimo di canali di ricarica paralleli
- 2
- Tensione di uscita
- Tensione di uscita per canale: 15-25,8 V CC
- Tempo di ricarica
- Tempo di ricarica per batteria: 27 minutiTempo per caricare la batteria nel vano dal 15% al 95% a 25 °C.
Dock - Trasmissione video
- Frequenza operativa
- Connessione Wi-Fi ad alta velocità:
2,4000-2,4835 GHz: < 23 dBm (IC), < 20 dBm (CE/SRRC/MIC)
5,7250-5,8500 GHz: < 23 dBm (IC/SRRC), < 14 dBm (CE)
Sistema di trasmissione video ottimizzato DJI O4 Enterprise:
Supportato tramite DJI O4 Ground StationLe bande di frequenza supportate e la loro disponibilità variano da Paese a Paese: fai riferimento alle norme locali. - Antenna
- Connessione Wi-Fi ad alta velocità: Antenna singola
Sistema di trasmissione video ottimizzato DJI O4 Enterprise: Integrato nella O4 Ground Station
Dock - Impianto di climatizzazione
- Tipo di climatizzazione
- Climatizzazione a compressore
- Tensione operativa
- 48 V CC
Dock - Batteria di riserva
- Metodo di alimentazione di riserva
- L’alimentazione di riserva è fornita dalla batteria del velivolo alloggiata nel vano batteria della docking station.
- Capacità della batteria
- 12138 mAh
- Tensione di uscita
- 21,42 V
- Tipo di batteria
- LiNiMnCoO2
- Durata della batteria
- Tempo di funzionamento per batteria: circa 4,5 ore
Supporta l'alimentazione sequenziale su tre batterieSecondo DJI, misurato a 25 °C con la batteria di riserva scaricata dal 90% al 10%. Dopo un'interruzione di corrente il dock non supporta ricarica degli aeromobili, aria condizionata e riscaldamento dell'anemometro: ripristina presto l'alimentazione.
Dock - Accesso alla rete
- Accesso a Ethernet
- Supportato (richiede connessione a DJI O4 Ground Station)
- Accesso a 4G
- Richiede l'uso con DJI Cellular Dongle 2 (installato su DJI O4 Ground Station).
Dock - Sensore
- Sensore di velocità del vento
- Supportato
- Sensore di pioggia
- Supportato
- Sensore di temperatura ambientale
- Supportato
- Sensore di temperatura interna
- Supportato
- Sensore dell'umidità interna
- Supportato
Dock - Telecamera di sicurezza (esterna)
- Risoluzione
- 1920×1080
- Campo visivo (FOV)
- 151°
- Luce ausiliaria
- Luce bianca ausiliaria
Dock - Telecamera di sicurezza (interna)
- Risoluzione
- 1920×1080
- FOV
- 151°
- Luce ausiliaria
- Luce bianca ausiliaria
Dock - Protezione contro i fulmini
- Porta di alimentazione CA
- 20 kA (valore nominale), soddisfa i requisiti del livello di protezione EN 61643-11 Tipo 2 e IEC 61643-1 Classe Ⅱ
- Porta Ethernet
- 10 kA (totale), soddisfa i requisiti del livello di protezione EN/IEC 61643-21 Categoria C
Dock - Software supportati
- Applicazioni
- DJI Enterprise App (per la configurazione in loco, i test, le operazioni da remoto, la visione in diretta e la chiamata del drone con un tocco)
- Piattaforma cloud
- FlightHub 2
FlightHub 2 Versione On-Premises
FlightHub 2 FlightHub Sync
API DJI Cloud
Aeromobile - Informazioni generali
- Nome del prodotto
- DJI Matrice 5TD
- Peso
- 2600 gInclude batteria, eliche e una scheda microSD, ma non i carichi utili di terze parti. Il peso reale può variare per differenze dei materiali tra lotti e per fattori esterni.
- Peso massimo al decollo
- 3050 g
- Dimensioni
- 393 × 477 × 230 mm (L×L×A, senza eliche)
- Interasse
- Interasse diagonale: 549 mm
- Velocità massima di salita
- 6 m/s
- Velocità massima di discesa
- 6 m/s
- Velocità orizzontale massima (al livello del mare, senza vento)
- 21 m/sSecondo DJI, al momento solo le attività FlyTo (volo verso un punto target) supportano velocità fino a 21 m/s; nelle altre modalità la velocità massima è di 15 m/s.
- Massima resistenza alla velocità del vento
- 12 m/s
- Altitudine di decollo massima
- 6500 mAeromobile senza carico utile.
- Altitudine massima di decollo a pieno carico
- 4500 m
- Autonomia di volo massima
- 59 minutiSecondo DJI, misurato in laboratorio senza vento a 20 metri sul livello del mare, con il velivolo in volo in avanti senza carico utile a velocità costante di 15 m/s dal 100% allo 0% di batteria. I risultati reali possono variare con ambiente, uso e versione del firmware.
- Autonomia di volo stazionario
- 55 minutiSecondo DJI, misurato con il velivolo in volo stazionario, senza vento, a 20 metri sul livello del mare, dal 100% allo 0% di batteria. I risultati reali possono variare con ambiente, uso e versione del firmware.
- Raggio operativo massimo
- 10 kmSecondo DJI, misurato a circa 25 °C con livello di sicurezza della batteria del 15%, senza vento, con velocità di andata e ritorno di circa 15 m/s e 25 minuti di volo stazionario senza carico utile. I risultati reali possono variare con ambiente, uso e versione del firmware.
- Distanza di volo massima
- 53 kmSecondo DJI, misurato con il velivolo in volo a velocità costante di 15 m/s, senza vento, a 20 metri sul livello del mare, dal 100% allo 0% di batteria. I risultati reali possono variare con ambiente, uso e versione del firmware.
- Angolo di inclinazione massimo
- 25°Secondo DJI, al momento supportato solo in modalità Normale.
- Velocità angolare massima
- 75°/sSecondo DJI, al momento supportato solo in modalità Normale.
- Sistema globale di navigazione satellitare
- GPS + Galileo + BeiDou + QZSS + GLONASS
- Intervallo di accuratezza del volo stazionario (in assenza di vento o con brezza)
- Verticale:
±0,1 m (con posizionamento visivo)
±0,04 m (con posizionamento RTK)
Orizzontale:
±0,3 m (con posizionamento visivo)
±0,02 m (con posizionamento RTK) - Temperatura operativa
- Tra -40 °C e 50 °C
- Grado di protezione IP
- IP55
- Modello del motore
- 3409.6
- Modello dell'elica
- Eliche antighiaccio pieghevoli a bassa rumorosità modello 1564F
- Modulo RTK
- Integrato nell'aeromobile
- Faro
- Integrato nell'aeromobile
- Luce di avviso
- Una luce di avviso multicolore personalizzabile, integrata nella parte inferiore del velivolo
- Punti di fissaggio degli accessori
- Due sui lati e uno sulla parte superioreSecondo DJI, richiede il supporto per accessori di Matrice 5TD.
Aeromobile - Sistema di rilevamento
- Tipo di rilevamento
- Sistema di visione binoculare a colori omnidirezionale; LiDAR a rotazione orizzontale; sensore di telemetria 3D a infrarossi rivolto verso il basso; e radar a onde millimetriche rivolti in avanti, verso l'alto e verso il basso
- In avanti
- Intervallo di misurazione: da 0,5 m a 25 m
Distanza di rilevamento: da 0,5 m a 200 m
Velocità di rilevamento effettiva: Velocità di volo ≤15 m/s
FOV: Orizzontale: 95°, verticale: 90° - Indietro
- Intervallo di misurazione: da 0,5 m a 25 m
Velocità di rilevamento effettiva: Velocità di volo ≤15 m/s
FOV: Orizzontale: 95°, verticale: 90° - Laterale
- Intervallo di misurazione: da 0,5 m a 25 m
Velocità di rilevamento effettiva: Velocità di volo ≤15 m/s
FOV: Orizzontale: 90°, verticale: 90° - Verso l’alto
- Intervallo di misurazione: da 0,5 a 20 m
Velocità di rilevamento effettiva: Velocità di volo ≤10 m/s
FOV: in avanti e indietro 95°, a sinistra e a destra 90° - Verso il basso
- Intervallo di misurazione: da 0,5 a 20 m
Velocità di rilevamento effettiva: Velocità di volo ≤8 m/s
FOV: in avanti e indietro 90°, a sinistra e a destra 95° - Ambiente operativo
- Avanti, indietro, a sinistra, a destra e in alto: Superfici con motivi distinguibili e illuminazione adeguata (lux > 0,1)
Verso il basso: Superficie riflettente con motivi riconoscibili, riflettività diffusa >20% (es. muri, alberi, persone) e illuminazione adeguata (lux >0,1) - LiDAR rotante
- Intervallo di misurazione standard: 110 m @ 100.000 lux con target di riflettività del 10%
Intervallo di misurazione per la linea elettrica: 32 m @ 30° @ 35.000 lux per filo di alluminio con anima in acciaio da 21,6 mm con un angolo di inclinazione relativo del corpo di 30° a sinistra e a destra
19 m @ 30° @ 35.000 lux per cavo in gomma nera da 11 mm (con sporco superficiale) con un angolo di inclinazione relativo del corpo di 30° a sinistra e a destra
FOV: 360° (orizzontale), 59° (verticale)
Frequenza dei punti: 250.000-460.000 punti al secondo
Lunghezza d’onda del laser: 940 nm
Livello di sicurezza per gli occhi: Classe 1 (IEC 60825-1:2014) - Sensore a infrarossi 3D rivolto verso il basso
- Intervallo di misurazione: 0,3-8 m (riflettività > 10%)
FOV: In avanti e indietro 60°, a sinistra e a destra 60° - Radar a onde millimetriche
- FOV: Verticale: 90°, orizzontale: 90°
Radar anteriore a onde millimetriche: Campo di misurazione di 40 m per un cavo in gomma nera da 12 mm direttamente davanti a sé
Radar a onde millimetriche superiore e inferiore: Campo di misurazione di 20 m per un cavo in gomma nera da 12 mm direttamente davanti a séSecondo DJI, la funzione radar mmWave può non essere disponibile o essere limitata in alcuni Paesi o regioni: fai riferimento alle norme locali.
Aeromobile - Trasmissione video
- Sistema di trasmissione video
- Sistema di trasmissione video ottimizzato DJI O4 Enterprise
- Qualità della visuale in diretta
- 1080p/30fps (con DJI Dock 4)
- Potenza del trasmettitore per la trasmissione video (EIRP)
- Sistema di trasmissione video ottimizzato DJI O4 Enterprise:
902-928 MHz: < 30 dBm (IC), < 16 dBm (MIC)
1,430-1,444 GHz: < 35 dBm (SRRC)
2,400-2,4835 GHz: < 33 dBm (IC), < 20 dBm (CE/SRRC/MIC)
5,150-5,250 GHz: < 21 dBm (IC)
5,170-5,250 GHz: < 23 dBm (CE)
5,725-5,850 GHz: < 33 dBm (IC), < 14 dBm (CE), < 30 dBm (SRRC)
Connessione Wi-Fi ad alta velocità (802.11a/b/g/n/ac/ax):
2,4000-2,4835 GHz: < 23 dBm (IC), < 20 dBm (CE/SRRC/MIC)
5,7250-5,8500 GHz: < 23 dBm (IC/SRRC), < 14 dBm (CE)Le bande di frequenza supportate e la loro disponibilità variano da Paese a Paese: fai riferimento alle norme locali. - Distanza massima di trasmissione (in campo libero, senza interferenze)
- IC: 40 km
SRRC: 25 km
CE/MIC: 12 kmDati rilevati all'aperto, senza ostacoli né interferenze: indicano la massima distanza di comunicazione per voli di sola andata secondo ciascuno standard. In volo controlla sempre i promemoria di rientro (RTH) su DJI FlightHub 2. - Distanza di trasmissione massima (senza ostacoli, con interferenze)
- Forte interferenza (zone del centro): 2,5-5 km
Interferenza media (contee periferiche): 5-15 km
Bassa interferenza (periferie remote/zone costiere): 15-32 kmDati testati secondo lo standard IC in ambienti senza ostacoli e con interferenze tipiche. Solo indicativi: non garantiscono la distanza di volo effettiva. - Distanza di trasmissione massima (con ostacoli e interferenze)
- Bassa interferenza con gli ostacoli edilizi: circa 0-1 km
Bassa interferenza con gli ostacoli vegetali: circa 1-5 kmDati testati secondo lo standard IC in ambienti con ostacoli che causano interferenze tipiche. Solo indicativi: non garantiscono la distanza di volo effettiva. - Velocità di download massima
- 20 MB/s (con Sistema di trasmissione video ottimizzato DJI O4 Enterprise)
80 MB/s (tramite connessione Wi-Fi ad alta velocità)Dati rilevati in laboratorio, in campo vicino e senza interferenze, in Paesi o regioni con doppia banda 2,4/5,8 GHz; la velocità può variare. Il download su canale Wi-Fi ad alta velocità parte da solo dopo l'atterraggio sul dock e richiede la scheda SD in dotazione. 80 MB/s è la velocità massima per file grandi come i video e può calare con file piccoli come le foto. - Latenza più bassa
- La latenza dall'aeromobile alla piattaforma cloud FlightHub 2 è di 160 millisecondi.Secondo DJI, dati solo di riferimento: la latenza reale dipende dalle condizioni di rete e dalle caratteristiche del computer.
- Antenna
- 8 antenne
2,4G/5,2G/5,8G: 2T4R
sub2G: 2T2RSecondo DJI, la frequenza operativa consentita varia da Paese a Paese: fai riferimento alle norme locali. - Altro
- Doppio modulo 4G integrato
Utilizzo dati: ≤ 2,25 GB/30 minuti (trasmissione di backup con doppia SIM e doppia connessione attiva)Secondo DJI, in alcuni Paesi o regioni il 4G non è supportato: contattaci per i dettagli.
Aeromobile - Archiviazione
- Schede di memoria supportate
- È supportato lo standard U3/Class10/V30 o superiore. Di seguito è riportato un elenco di schede microSD consigliate.
- Schede microSD consigliate
- Lexar SILVER PLUS microSDXC da 64 GB U3 A2 V30
Lexar SILVER PLUS microSDXC da 128 GB, U3, A2, V30
Lexar SILVER PLUS 256 GB U3 A2 V30 microSDXC
Lexar SILVER PLUS 512 GB U3 A2 V30 microSDXC
Aeromobile - Batteria
- Capacità
- 12138 mAh
- Voltaggio
- 21,42 V
- Tensione di ricarica massima
- 25,8 V
- Tipo di celle
- Li-ion 6S
- Sistema chimico
- LiNiMnCoO2
- Energia
- 260 Wh
- Peso
- 925 g
- Conteggio dei cicli
- 400Secondo DJI, la conservazione ad alte temperature riduce la durata della batteria. Se lo stoccaggio complessivo sopra i 35 °C non supera i 100 giorni in 12 mesi, la batteria può reggere fino a 400 cicli.
- Temperatura di ricarica
- tra 10 °C e 55 °C
- Velocità di scaricamento
- 3C
- Potenza massima di ricarica
- 1,8C
- Ricarica a bassa temperatura
- Supporta la ricarica con autoriscaldamento a bassa temperatura
Aeromobile - Stabilizzatore
- Stabilizzazione
- Stabilizzatore meccanico a 3 assi (inclinazione, rollio e rotazione orizzontale)
- Intervallo meccanico
- Inclinazione: da -140° a +113°
Rollio: da -52° a +52°
Rotazione orizzontale: da -75° a +75°Limiti software: inclinazione da -130° a +90°, rollio da -47° a +47°, rotazione orizzontale da -70° a +70°. - Intervallo controllabile
- Inclinazione: da -90° a +90°
Rotazione orizzontale: Non controllabile - Intervallo di vibrazione angolare
- ±0,005°
- Velocità massima di controllo (inclinazione)
- 100°/s
Aeromobile - Fotocamera
- Sensore immagini
- Fotocamera grandangolare: CMOS da 1/0,98", pixel effettivi: 50 MP
Teleobiettivo medio: CMOS da 1/1,28", pixel effettivi: 50 MP
Teleobiettivo: CMOS da 1/1,5", pixel effettivi: 50 MP - Obiettivo
- Fotocamera grandangolare
FOV: 85,7°
Formato equivalente: 23,5 mm
Apertura: f/1,8
Messa a fuoco: da 0,6 m a ∞
Teleobiettivo medio
FOV: 35°
Formato equivalente: 70 mm
Apertura: f/2,88
Messa a fuoco: da 3 m a ∞
Teleobiettivo
FOV: 9,7°
Formato equivalente: 252 mm
Apertura: f/2,8
Messa a fuoco: da 5 m a ∞ - Disappannamento dell'obiettivo
- Le fotocamere grandangolare, con teleobiettivo medio e con teleobiettivo supportano il disappannamento dell'obiettivo.
- Intervallo ISO
- Modalità normale: ISO 100 - ISO 25600
Modalità Scena notturna:
Fotocamera grandangolare: ISO 100 - ISO 1638400
Teleobiettivo medio: ISO 100 - ISO 1638400
Teleobiettivo: ISO 100 - ISO 1638400 - Velocità dell’otturatore
- Fotocamera grandangolare: 2-1/8000 s
Teleobiettivo medio: 2-1/8000 s
Teleobiettivo: 2-1/8000 s - Dimensione massima dell’immagine
- Fotocamera grandangolare: 8192×6144
Teleobiettivo medio: 8192×6144
Teleobiettivo: 8192×6144 - Intervallo minimo tra le foto
- 0,5 s
- Modalità fotografiche
- Fotocamera grandangolare:
Singolo: 12 MP / 50 MP
A tempo: 12 MP / 50 MP
JPEG: 0,5/0,7/1/2/3/5/7/10/15/20/30/60 s
Smart Capture: 12 MP
Panorama: Circa 110 MP (immagine composita)
Teleobiettivo medio:
Singolo: 12 MP / 50 MP
A tempo: 12 MP / 50 MP
JPEG: 0,5/0,7/1/2/3/5/7/10/15/20/30/60 s
Smart Capture: 12 MP
Teleobiettivo:
Singolo: 12 MP / 50 MP
A tempo: 12 MP / 50 MP
JPEG: 0,5/0,7/1/2/3/5/7/10/15/20/30/60 s
Smart Capture: 12 MP - Codifica video e risoluzione
- Formato di codifica video: H.265
Strategia di codifica: CBR, VBR
Risoluzione:
4K: 3840×2160 a 30 fps
FHD: 1920×1080 a 30 fps - Bit-rate del video
- H.265: 40 Mb/s
- File system supportati
- exFAT
- Formato foto
- JPEG
- Formato video
- MP4, TS
- Zoom digitale
- Teleobiettivo:
16x (zoom ibrido a 176x)
Aeromobile - Luce ausiliaria a NIR
- Illuminazione a infrarossi
- FOV: da 5,2° a 6,6°
Aeromobile - Modulo laser
- Telemetro laser
- Intervallo di incidenza normale: 3000 m (1 Hz, con bersaglio con riflettività del 25%*, visibilità di 8000 m)
Intervallo di incidenza obliqua: 1200 m (1 Hz, 1:10 Distanza obliqua)
Zona cieca: 1 m
Accuratezza di misurazione: (con riflettività compresa tra il 20% e il 90%, 1-10 Hz)
Errore sistematico:
Entro 12 m: < 0,1 m
da 12 a 100 m: < 0,3 m
da 100 m a 3000 m: < 1 m
Errore Casuale:
< 0,1 m (1σ)
Classificazione della sicurezza: Classe 1 (IEC 60825-1:2014)* In caso di pioggia o nebbia le prestazioni possono ridursi.
Aeromobile - Termocamera a infrarossi (DJI Matrice 5TD)
- Termocamera
- Microbolometro VOx non raffreddatoSecondo DJI, non esporre gli obiettivi della termocamera a infrarossi a fonti di energia intense (sole, lava, raggi laser): il sensore potrebbe bruciarsi e danneggiarsi in modo permanente.
- Risoluzione
- 1280×1024
- Passo dei pixel
- 8 μm
- Frequenza fotogrammi
- 30 Hz
- Obiettivo
- DFOV: 45°
Formato equivalente: 53 mm
Apertura: f/0,85
Messa a fuoco: da 10 m a ∞ - Sensibilità
- ≤ 50 mK@f/1,0, a una temperatura ambiente di 25 °C
- Metodo di misurazione della temperatura
- Misurazione spot, misurazione area
- Intervallo di misurazione della temperatura
- Modalità High Gain (ad alto guadagno): tra -40°C e 150°C
Modalità Low Gain (a basso guadagno): Tra 0 °C e 550 °C - Fusione tra visibile e termico
- Supportato
- Palette
- White Hot/Black Hot/Tint/Iron Red/Hot Iron/Arctic/Medical/Fusion/Rainbow 1/Rainbow 2
- Formato foto
- JPEG (8 bit)
R-JPEG (16 bit)
DLT-664 - Risoluzione video
- Modalità immagini a infrarossi UHR: 2560×2048 a 30 fps
Modalità normale: 1280×1024 a 30 fps - Bit-rate del video
- 12 Mbps (H.265, 1280×1024 a 30 fps)
24 Mbps (H.265, 2560×2048 a 30 fps) - Formato video
- MP4
- Modalità fotografiche
- Singolo
Modalità normale: 1280×1024
Modalità immagini a infrarossi UHR: 2560×2048
A tempo
Modalità normale: 1280×1024, 0,7/1/2/3/5/7/10/15/20/30/60 s
Modalità immagini a infrarossi UHR: 2560×2048,
0,7/1/2/3/5/7/10/15/20/30/60 s - Zoom digitale
- 32×
- Lunghezza d'onda a infrarossi
- 8 – 14 μm
- Precisione di misurazione della temperatura a infrarossi
- High Gain (ad alto guadagno): ±2 ℃ oppure ±2%, il maggiore dei due
Low Gain (a basso guadagno): ±5 ℃ oppure ±3%, il maggiore dei due - Avviso sulla temperatura
- Supportato
- Protezione da bruciature solari
- Supportata
Porta DJI Dock 4 nelle tue operazioni
Parla con un nostro esperto: ti aiutiamo a scegliere la configurazione con DJI Matrice 5TD.
Richiedi un preventivoNote e condizioni di misura
* Secondo DJI, i dati di questa pagina sono stati rilevati su modelli di produzione di serie di DJI Dock 4 e DJI Matrice 5TD in ambiente di prova controllato; i risultati reali possono variare con condizioni esterne, uso e versione del firmware. Prima dell'uso, DJI Matrice 5TD va attivato tramite l'app DJI Enterprise.
[1] Secondo DJI, tempo che passa da quando il coperchio del dock è completamente chiuso al termine della sostituzione della batteria. Valori rilevati in ambiente di prova controllato, solo indicativi.
[2] Secondo DJI, DJI Dock 4 va usato con DJI O4 Ground Station. In modalità Gateway, O4 Ground Station può collegarsi al cloud pubblico DJI FlightHub 2, alla versione On-Premises, all'appliance all-in-one e alle piattaforme cloud di terze parti basate su DJI Cloud API o FlightHub Sync, tramite Ethernet o DJI Cellular Dongle 2.
[3] Secondo DJI, per «flusso di lavoro basato sull'IA» si intende che l'IA interviene nelle fasi chiave delle operazioni con i droni: suddivisione delle attività, pianificazione delle rotte, impiego del drone, rilevamento degli oggetti, analisi dei dati e generazione dei report.
[4] Secondo DJI, al momento solo le attività FlyTo arrivano a 21 m/s; nelle altre modalità la velocità massima è di 15 m/s.
[5] Secondo DJI, misurato in laboratorio senza vento, con il velivolo senza carico, a 20 m di altitudine, in volo in avanti a velocità costante di 15 m/s fino a batteria allo 0%. I risultati reali possono variare con ambiente, uso e versione del firmware.
[6] Secondo DJI, dati solo di riferimento: la latenza reale dipende dalle condizioni di rete e dalle caratteristiche del computer.
[7] Secondo DJI, in alcuni Paesi e regioni il 4G non è supportato: contattaci per i dettagli.
[8] Secondo DJI, la frequenza operativa consentita varia da Paese a Paese: fai riferimento alle norme locali.
[9] Secondo DJI, misurato in laboratorio, in campo vicino e senza interferenze, in Paesi o regioni con doppia banda 2,4/5,8 GHz; la velocità reale può variare. Il download ad alta velocità su Wi-Fi parte da solo dopo l'atterraggio del drone sul dock e richiede la scheda SD in dotazione. 80 MB/s è la velocità massima per file grandi come i video e può calare con file piccoli come le foto.
[10] Secondo DJI, a un'altitudine di 120 m, in fotografia aerea su rotte classiche (rotte d'area ortogonali o oblique, senza Terrain-Follow) a 12 MP, Matrice 5TD raggiunge una precisione dei punti di controllo nella triangolazione aerea di 10 cm. Dati misurati in un centro prove ufficiale DJI. Condizioni di prova: (1) ambiente ben illuminato con superfici dagli angoli ben definiti, O4 Ground Station calibrata con rete RTK personalizzata, rotte d'area senza Terrain-Follow pianificate in FlightHub 2 alla velocità predefinita, sovrapposizione laterale del 70% e frontale dell'80%, immagini grandangolari da 12 MP; (2) marcatori di riferimento in materiali nudi e duri con riflessione diffusa; (3) post-elaborazione e modellazione con DJI Terra o FlightHub 2.
[11] Secondo DJI, misurato con la fotocamera con teleobiettivo puntata direttamente sul soggetto, in ambiente di prova controllato. Valori solo indicativi.
[12] Secondo DJI, alcuni accessori si acquistano separatamente. Gli accessori montati sul drone possono influire sulla sicurezza del rilevamento degli ostacoli o sulle prestazioni di volo: segui le istruzioni degli accessori.
[13] Secondo DJI, richiede il supporto per accessori di Matrice 5TD.
[14] Secondo DJI, la funzione radar mmWave può non essere disponibile o essere limitata in alcuni Paesi o regioni: fai riferimento alle norme locali.
[15] Secondo DJI, supporta il rilevamento degli ostacoli per cavi da 11 mm con isolamento in gomma nera. Le prestazioni di rilevamento e aggiramento dipendono da ambiente (nuvole, nebbia, pioggia, neve) e da materiale, posizione e forma dell'ostacolo. Per i limiti del sistema di sicurezza il drone non può evitare attivamente gli oggetti in rapido movimento: vola con prudenza. Per i dettagli vedi il manuale d'uso. In alcuni Paesi o regioni il radar mmWave può essere disattivato o funzionare solo in parte: fai riferimento alle norme locali.
[16] Secondo DJI, passa alla modalità in bianco e nero quando la luce scende sotto i 12 lux.
[17] Secondo DJI, l'installazione vicino a grattacieli dipende dalla copertura del sistema di posizionamento satellitare, che oggi copre la maggior parte delle regioni dell'Asia-Pacifico. Durante l'installazione del dock colloca O4 Ground Station in un'area aperta. Prima dell'installazione fai un sopralluogo nel punto previsto per O4 Ground Station con un aeromobile Matrice 4 Series o Matrice 4D. Contattaci per i dettagli su copertura e messa in servizio.
[18] Secondo DJI, la funzione non è ancora disponibile: fai riferimento ai prossimi aggiornamenti del firmware. Non supporta decollo o atterraggio con il veicolo in movimento: attendi che il veicolo sia fermo. Il dispiegamento su un veicolo in movimento richiede il supporto stabilizzatore da veicolo e deve rispettare le norme locali; durante la guida attenzione alla sicurezza stradale e ai limiti di altezza. Contattaci per i dettagli sull'installazione.
[19] Secondo DJI, con il paracadute DJI AP1 installato, DJI Matrice 5TD soddisfa i requisiti operativi EU C5 e UK5 (STS-01) e EU C6 e UK6 (STS-02).
[20] Secondo DJI, al momento questa funzione è attiva solo per i velivoli con equipaggio dotati di trasmettitore ADS-B Out e per alcuni modelli DJI che supportano RID e OID.
[22] Secondo DJI, parti di ricambio per le riparazioni: entro l'ambito e i limiti della copertura sono coperti solo i costi delle parti necessarie alla riparazione. Le condizioni vanno verificate con noi al momento dell'acquisto.
[23] Secondo DJI, il servizio DJI Care Enterprise può variare in base al Paese o alla regione. Le condizioni vanno verificate con noi al momento dell'acquisto.
[24] Secondo DJI, si riferisce alla compatibilità di Matrice 5TD con le capacità operative sia di Matrice 4TD sia di Matrice 4D.
[25] Secondo DJI, con il riflettore acceso il rilevamento visivo degli ostacoli si disattiva e restano attivi solo radar mmWave e LiDAR, con minori prestazioni di rilevamento degli ostacoli in tutte le direzioni. Vola con cautela.
[26] Secondo DJI, il servizio ufficiale di garanzia estesa comprende il corpo dell'aeromobile, la fotocamera con stabilizzatore e O4 Ground Station; durante il periodo di assistenza le parti principali restano coperte dalla garanzia ufficiale, con il supporto di ingegneri professionisti. Le condizioni vanno verificate con noi al momento dell'acquisto.
